Запчасти Case CX330 (08-301-00[01]) - CYLINDER ASSY, BOOM, LEFT HAND - MODELS WITHOUT LOAD HOLD (08) - HYDRAULICS

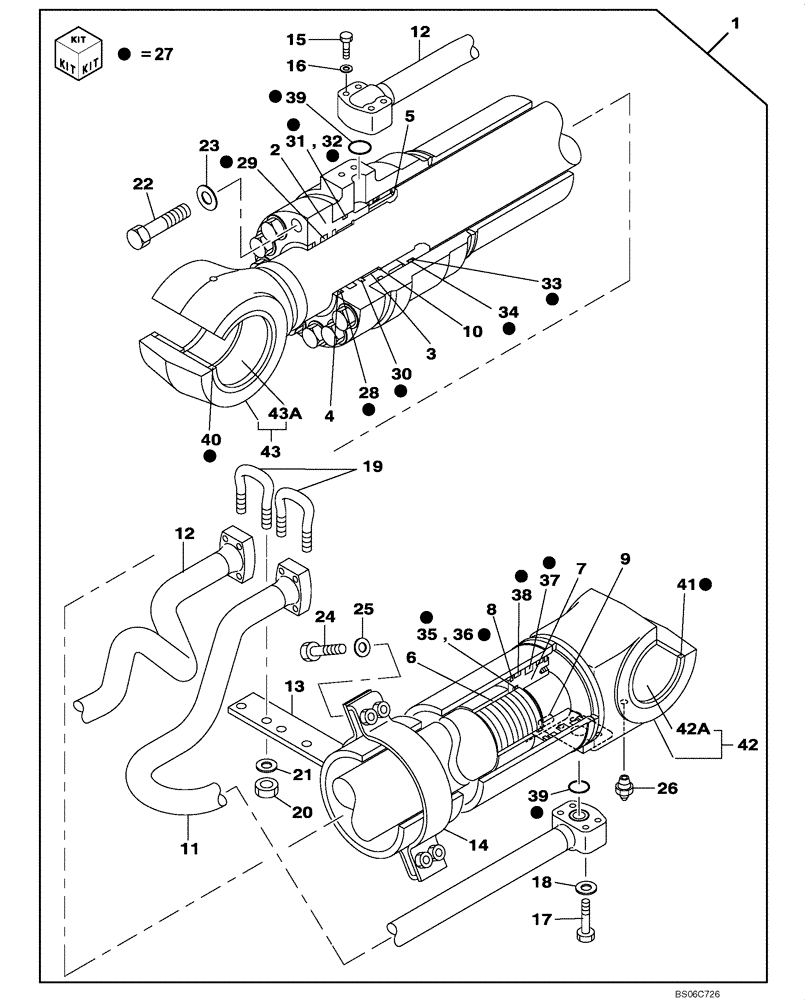

Схема запчастей Case CX330 - (08-301-00[01]) - CYLINDER ASSY, BOOM, LEFT HAND - MODELS WITHOUT LOAD HOLD (08) - HYDRAULICS
5
33
22
7
12
19
37
31
18
42a
41
39
42
17
36
23
11
28
6
3
16
2
32
34
25
30
43
27
1
38
35
29
24
13
20
9
21
8
26
15
10
40
39
14
43a
4
12

Артикул

Название

Примечание

Количество

1

KSV1926

HYDRAULIC CYLINDER

Incl. 2 - 43A

1шт.

1

KSV18680R

REMAN-HYD CYLINDER

1шт.

1

KSV18680C

CORE-HYD CYLINDER

Return Number

1шт.

2

LU002290

CYLINDER END CAP

Incl. 3

1шт.

3

LK005180

BUSHING

1шт.

4

LA010300

BACK-UP RING

1шт.

5

LH004640

PLASTIC RING

1шт.

6

LJ013580

PLUNGER

1шт.

7

LJ013610

JACK PISTON

1шт.

8

LE012530

RING

2шт.

9

LV00039

SCREW

1шт.

10

LA010330

BACK-UP RING

1шт.

11

LR013260

HYD TUBE

1шт.

12

LR013300

HYD TUBE

1шт.

13

LS002760

SUPPORT

1шт.

14

LD001250

CLAMP BRACKET

1шт.

15

LA010270

BOLT

4шт.

16

LA010280

WASHER

4шт.

17

LA010270

BOLT

4шт.

18

LA010280

WASHER

4шт.

19

LA010350

U-BOLT

BOLT "U"

2шт.

20

LA009880

NUT

4шт.

21

LA00957

WASHER

4шт.

22

LA010220

BOLT

12шт.

23

LA010290

WASHER

12шт.

24

LA009970

BOLT

4шт.

25

LA010070

WASHER

4шт.

26

153630A1

LUBE NIPPLE

1шт.

27

LZ007300

SEAL KIT

Incl. 28 - 41

1шт.

28

LE013800

SCRAPER RING

Seal, Dust

1шт.

29

LE013810

GASKET

Packing

1шт.

30

LE013820

RING

Ring

1шт.

31

LE013830

BACK-UP RING

Ring, Backup

1шт.

32

154788A1

O-RING

1шт.

33

LE013830

BACK-UP RING

Ring, Backup

2шт.

34

154788A1

O-RING

1шт.

35

LE013840

BACK-UP RING

Ring, Backup

2шт.

36

154704A1

O-RING

1шт.

37

LE013850

RING

Ring, Piston

1шт.

38

LE013860

RING

Ring

2шт.

39

154548A1

O-RING

1шт.

40

LE013870

SCRAPER RING

Seal, Dust

2шт.

41

LE013880

SCRAPER RING

Seal, Dust

2шт.

42

LR013350

HYD CYL SLEEVE

Incl. 42A

1шт.

42a

KSV1314

SELF LUB RING

1шт.

43

LB010990

PISTON ROD

Incl. 43A

1шт.

43a

KSV1314

SELF LUB RING

1шт.

Выбрано товаров: 47
