Запчасти Case CX330 (08-15) - HYDRAULICS - ARM CYLINDER, MODELS WITH LOAD HOLD (08) - HYDRAULICS

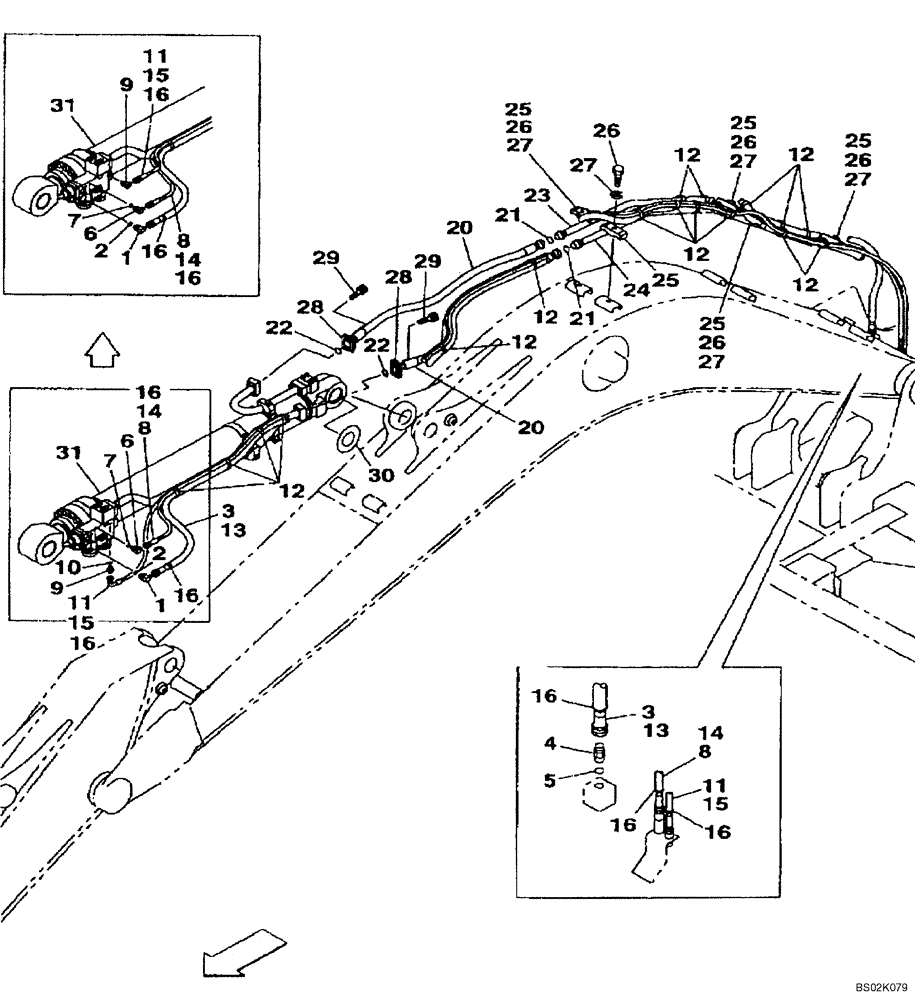

Схема запчастей Case CX330 - (08-15) - HYDRAULICS - ARM CYLINDER, MODELS WITH LOAD HOLD (08) - HYDRAULICS
1
26
2
9
3
16
12
12
15
28
1
22
12
16
26
28
12
12
7
16
31
13
31
16
2
14
4
23
8
16
11
26
21
8
6
27
12
13
14
25
5
12
25
16
29
16
26
22
16
20
6
26
9
21
15
25
27
27
15
20
3
14
10
24
27
27
7
25
11
11
11
30
25
16

Артикул

Название

Примечание

Количество

1

157580A1

ELBOW,90 Degree, 3/4" O-Ring x 3/4"

Incl. 2

1шт.

2

154503A1

O-RING

1шт.

3

MPV2073

HOSE ASSY.,19.00 mm ID x 6935.00 mm

1шт.

4

164176A1

ADAPTER

Incl. 5

1шт.

5

154487A1

O-RING

1шт.

6

150916A1

ELBOW,90 Degree, 3/8" O-Ring x 3/8"

Incl. 7

1шт.

7

154475A1

O-RING

1шт.

8

162008A1

HOSE

1шт.

9

157937A1

ELBOW

1шт.

11

KHJ2421

HYDRAULIC HOSE,12.70 mm ID x 6600.00 mm

1шт.

12

150071A1

MOUNTING CLIP

16шт.

13

168363A1

PLASTIC-RUBBER TUBE

1шт.

14

169298A1

PLASTIC-RUBBER TUBE

1шт.

15

168879A1

PLASTIC-RUBBER TUBE

1шт.

16

150067A1

MOUNTING CLIP

6шт.

20

KSV16640

HYDRAULIC HOSE

Replaces KSV1366

2шт.

21

KHJ1361

O-RING,0.07" Thk x 0.926" ID

2шт.

22

164450A1

O-RING

2шт.

23

KSV1612

TUBE ASSY.

1шт.

24

KSV1607

TUBE ASSY.

1шт.

25

162595A1

CLAMP

5шт.

26

827-16070

BOLT,Hex, M16 x 2 x 70mm, Cl 10.9

5шт.

27

150814A1

WASHER,17mm ID x 32mm OD x 4.5mm Thk

5шт.

28

150124A1

FLANGE

Split

4шт.

29

862-14050

HEX SOC SCREW,M14 x 50mm, Cl 12.9

8шт.

31

KSV1456

HYDRAULIC CYLINDER

Arm; See Figure 08-85

1шт.

32

KSV1608

TUBE ASSY.

1шт.

33

KSV1458

SAFETY VALVE

See Figure 08-88

1шт.

34

KSV1463

FLANGE ASSY

Flat

1шт.

35

164450A1

O-RING

2шт.

36

168211A1

O-RING

2шт.

37

KSV1606

MANIFOLD

1шт.

38

162030A1

BOLT,Hex Skt Hd

4шт.

39

108R014Y110R

BOLT

4шт.

40

862-14040

HEX SOC SCREW,M14 x 40mm, Cl 12.9

4шт.

Выбрано товаров: 35
