Запчасти Case CX330 (08-08) - HYDRAULICS - DRAIN LINE, MODELS WITH LOAD HOLD (08) - HYDRAULICS

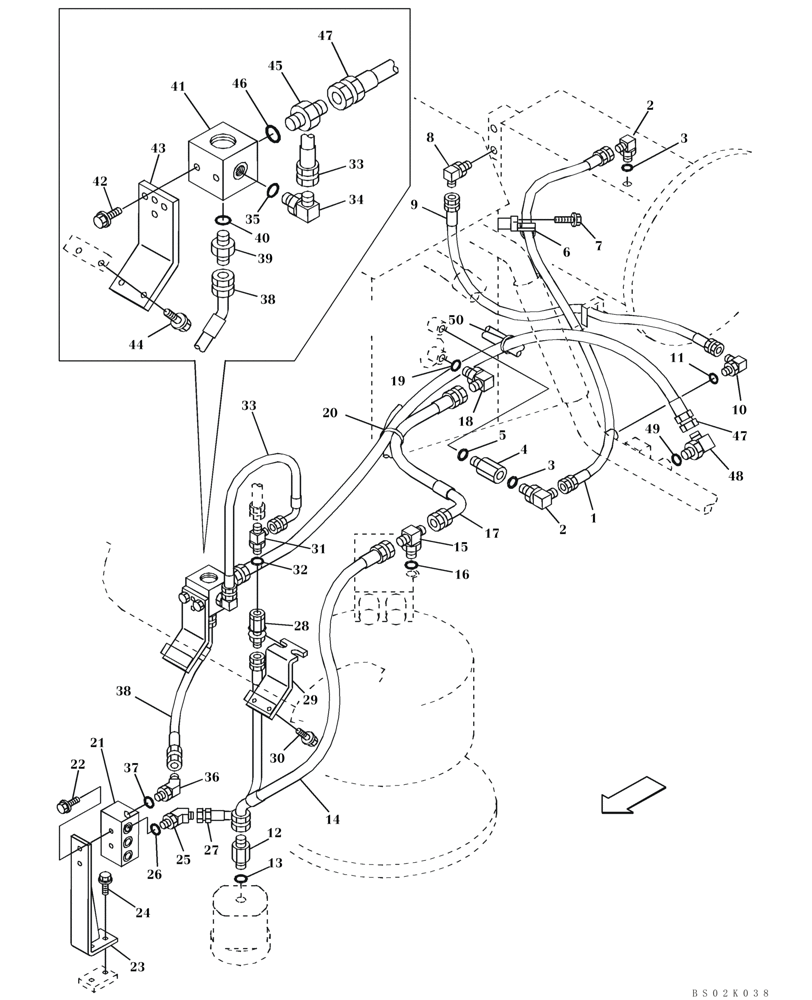

Схема запчастей Case CX330 - (08-08) - HYDRAULICS - DRAIN LINE, MODELS WITH LOAD HOLD (08) - HYDRAULICS
38
15
2
12
24
3
14
36
22
49
42
37
29
9
50
35
bs02k038
47
43
34
41
32
48
6
26
4
8
38
21
7
3
40
28
27
13
5
2
39
47
16
1
25
19
46
31
20
11
23
10
33
18
45
33
30
17
44

Артикул

Название

Примечание

Количество

1

KSJ2972

HYDRAULIC HOSE,25.40 mm ID x 900.00 mm

1шт.

2

KHJ0603

ELBOW

Incl. 3

2шт.

3

154503A1

O-RING

1шт.

4

152012A1

ELEC CONNECTOR

Incl. 5

1шт.

5

154503A1

O-RING

1шт.

6

KHR2581

CLAMP

1шт.

7

KHJ1215

BOLT,Spcl

1шт.

8

157937A1

ELBOW

1шт.

9

KRJ6431

HYDRAULIC HOSE,12.70 mm ID x 1700.00 mm

1шт.

10

150919A1

ELBOW,90 Degree, 1/2" O-Ring x 1/2"

Incl. 11

1шт.

11

154487A1

O-RING

1шт.

12

KAJ2358

FITTING

Incl. 13

1шт.

13

154487A1

O-RING

1шт.

14

KSJ2790

HYDRAULIC HOSE,19.05 mm ID x 880.00 mm

1шт.

15

163114A1

TEE

Incl. 16

1шт.

16

154487A1

O-RING

1шт.

17

KAJ3619

HYDRAULIC HOSE,19mm ID x 950mm L

1шт.

18

157580A1

ELBOW,90 Degree, 3/4" O-Ring x 3/4"

Incl. 19

1шт.

19

154503A1

O-RING

1шт.

20

150071A1

MOUNTING CLIP

1шт.

21

KSJ2817

MANIFOLD

1шт.

22

166351A1

BOLT,Sems, M10 x 20mm

2шт.

23

KSJ2818

BRACKET

1шт.

24

166351A1

BOLT,Sems, M10 x 20mm

2шт.

25

157584A1

ELBOW

Incl. 26

1шт.

26

154475A1

O-RING

1шт.

27

153319A1

HOSE ASSY.

1шт.

28

KHJ1078

ADAPTER

1шт.

29

KSJ2819

BRACKET

1шт.

30

166351A1

BOLT,Sems, M10 x 20mm

2шт.

31

164107A1

TEE,3/8" ORB x 3/8" - 19 NPT x 3/8" - 19 NPT

Incl. 32

1шт.

32

154475A1

O-RING

1шт.

33

KTJ1639

HOSE

1шт.

34

150916A1

ELBOW,90 Degree, 3/8" O-Ring x 3/8"

Incl. 35

1шт.

35

154475A1

O-RING

1шт.

36

157585A1

ELBOW

Incl. 37

1шт.

37

154487A1

O-RING

1шт.

38

KSJ2820

HYDRAULIC HOSE,12.70 mm ID x 700.00 mm

1шт.

39

151650A1

HYD CONNECTOR,1/2" NPT O-Ring x 1/2" NPT

Incl. 40

1шт.

40

154487A1

O-RING

1шт.

41

164112A1

MANIFOLD

1шт.

42

167182A1

BOLT,Sems, M8 x 25mm

2шт.

43

162012A1

BRACKET

1шт.

44

166052A1

BOLT

2шт.

45

151654A1

HYD CONNECTOR,3/4" NPT O-Ring x 3/4" NPT

Incl. 46

1шт.

46

154503A1

O-RING

1шт.

47

163520A1

HYDRAULIC HOSE,19.00 mm ID x 1650.00 mm

1шт.

48

157580A1

ELBOW,90 Degree, 3/4" O-Ring x 3/4"

Incl. 49

1шт.

49

154503A1

O-RING

1шт.

50

150071A1

MOUNTING CLIP

1шт.

Выбрано товаров: 50
