Запчасти Case CX330 (04-08) - HARNESS, MAIN - RELAY PANEL (04) - ELECTRICAL SYSTEMS

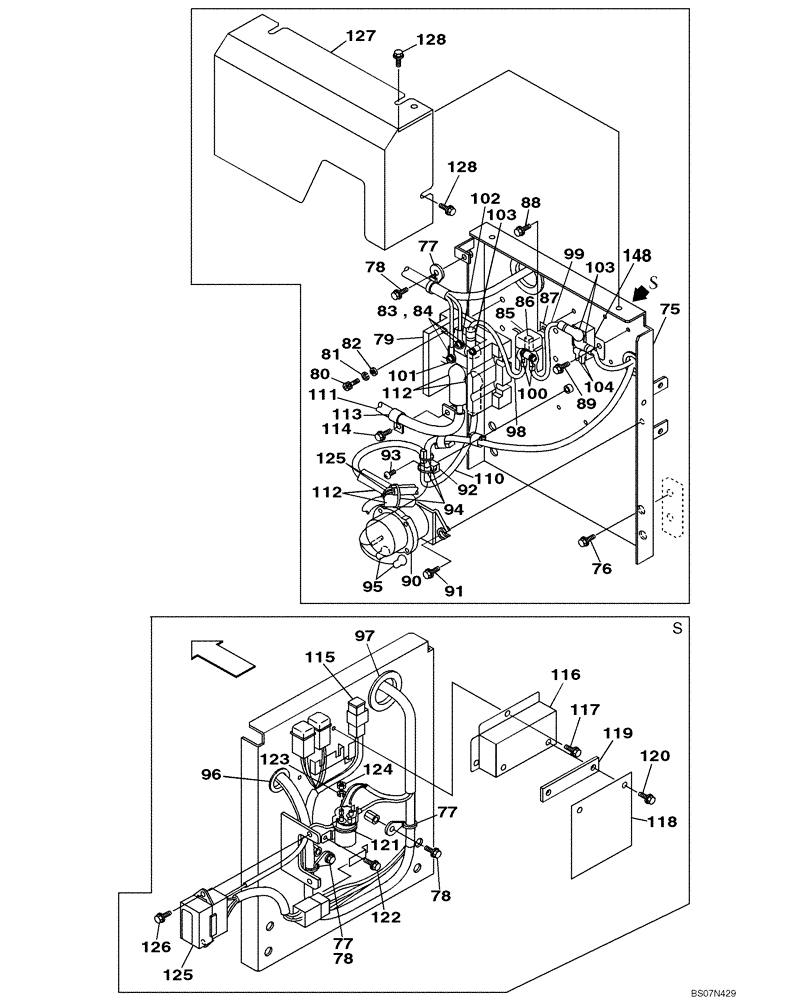

Схема запчастей Case CX330 - (04-08) - HARNESS, MAIN - RELAY PANEL (04) - ELECTRICAL SYSTEMS
128
126
77
92
85
104
93
128
115
95
89
117
112
148
82
87
112
80
90
118
84
86
77
99
78
122
100
125
98
114
123
96
110
81
91
103
119
124
125
103
76
102
78
83
111
78
79
88
77
94
127
120
121
97
75
113
101
116

Артикул

Название

Примечание

Количество

75

KSR0957

BRACKET

1шт.

76

166352A1

BOLT

4шт.

77

KHR2584

CLAMP

3шт.

78

KHJ1215

BOLT,Spcl

3шт.

79

KHR3249

ELEC CONNECTOR

1шт.

80

862-8030

HEX SOC SCREW,M8 x 30mm, Cl 12.9

4шт.

81

892-11008

LOCK WASHER,8mm ID

4шт.

82

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

4шт.

83

KRR1438

SPACER

3шт.

84

157542A1

SCREW

3шт.

85

KHR3250

BOX, FUSE

1шт.

86

KHR3251

FUSE

120 amp

1шт.

87

KHR3255

COLLAR

1шт.

88

159602A1

BOLT,Sems, Hex, M6 x 16mm

1шт.

89

159602A1

BOLT,Sems, Hex, M6 x 16mm

2шт.

90

KHR2699

RELAY

Battery

1шт.

91

KHJ1215

BOLT,Spcl

2шт.

92

150860A1

COLLAR

1шт.

93

840-168

SCREW,Pan, M6 x 1 x 8mm, Cl 4.8

1шт.

94

150496A1

MOUNTING CLIP

3шт.

95

159171A1

CAP

2шт.

96

150520A1

GROMMET

1шт.

97

MPR2101

GROMMET

1шт.

98

KHR3253

CABLE

1шт.

99

KHR3254

CABLE

1шт.

100

157542A1

SCREW

2шт.

101

159180A1

CAP

1шт.

102

159176A1

CAP

1шт.

103

159182A1

DUST CAP

1шт.

104

159176A1

CAP

1шт.

110

KHR3265

CABLE ASSY.

P.I.N. DAC0733101 - DAC331447

1шт.

110a

KHR12120

ELECTRIC CABLE

P.I.N. DAC331448 - ; Not Illustrated

1шт.

111

KHR3898

CABLE ASSY.

P.I.N. DAC0733101 - DAC331447

1шт.

111a

KHR12290

ELECTRIC CABLE

P.I.N. DAC331448 - ; Not Illustrated

1шт.

112

162212A1

TERMINAL CONNECTOR

4шт.

113

162149A1

COLLAR

P.I.N. DAC0733101 - DAC331447

1шт.

113

162150A1

CLAMP

P.I.N. DAC331448 -

1шт.

114

167518A1

BOLT

1шт.

115

159902A1

FUSE

65A fuse - starter

1шт.

116

KRR1406

COVER

1шт.

117

159602A1

BOLT,Sems, Hex, M6 x 16mm

2шт.

118

KRR1436

PLATE

1шт.

119

KRR1437

PLATE

1шт.

120

159602A1

BOLT,Sems, Hex, M6 x 16mm

2шт.

121

159898A1

RELAY

1шт.

122

159602A1

BOLT,Sems, Hex, M6 x 16mm

2шт.

123

892-11006

LOCK WASHER,M6

2шт.

124

829-1406

NUT,Hex, M6 x 1, Cl 10.9

2шт.

125

KHR3252

BOX, FUSE

1шт.

126

167518A1

BOLT

2шт.

127

KSR0958

COVER

1шт.

128

KHJ1215

BOLT,Spcl

3шт.

148

381427A1

RELAY

1шт.

Выбрано товаров: 53
