(03-02) - FUEL LINES

Запчасти Case CX330 (03-02) - FUEL LINES (03) - FUEL SYSTEM

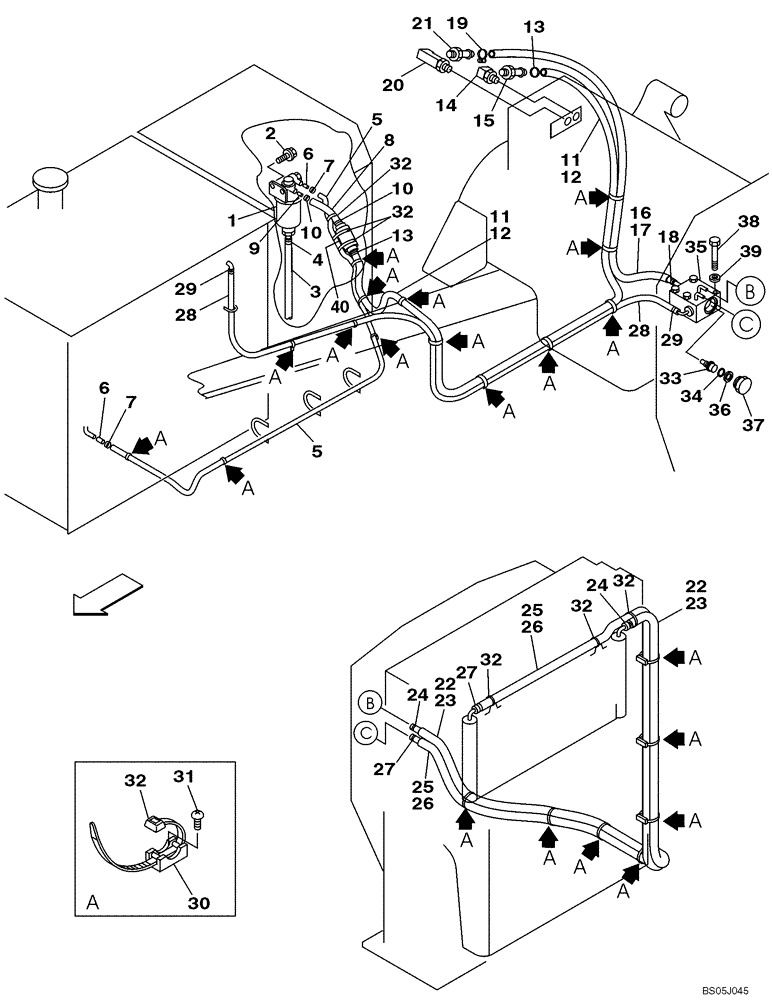

Схема запчастей Case CX330 - (03-02) - FUEL LINES (03) - FUEL SYSTEM
18
36
39
10
29
26
15
17
32
40
27
6
5
8
38
23
33
14
21
30
29
22
32
23
12
19
35
20
9
5
31
10
11
24
26
4
6
13
7
7
1
11
24
32
28
22
32
3
37
34
25
32
16
2
28
27
13
25
32
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KTH0672

WATER TRAP

Water Separator; See Figure 03 -02A; Replaces KTH0594

1шт.

2

166352A1

BOLT

2шт.

3

157624A1

TUBE,9.5 mm ID, 14.5 mm OD

350 mm (13-3/4 in); Cut From 150613A1

1шт.

4

150067A1

MOUNTING CLIP

150 mm (6 in)

1шт.

5

KHH0491

FUEL HOSE

1шт.

6

KHH0417

SPACER

2шт.

7

KHH0438

HOSE CLIP

2шт.

8

KHH0492

FUEL HOSE

1шт.

9

KHH0417

SPACER

1шт.

10

KHH0438

HOSE CLIP

2шт.

11

KHH0502

FUEL HOSE

1шт.

12

157923A1

PLASTIC-RUBBER TUBE

1шт.

13

KHH0438

HOSE CLIP

2шт.

14

KHH0373

ELBOW

1шт.

15

KAR0209

FITTING

1шт.

16

KHH0481

FUEL HOSE

1шт.

17

158062A1

PLASTIC-RUBBER TUBE

1шт.

18

KHH0405

MOUNTING CLIP

1шт.

19

157704A1

CLAMP

1шт.

20

UCA0983

ELBOW

1шт.

21

151252A1

NIPPLE, LUBE

NIPPLE

1шт.

22

KHH0423

FUEL HOSE

1шт.

23

158068A1

PLASTIC-RUBBER TUBE

1шт.

24

KHH0405

MOUNTING CLIP

2шт.

25

KHH0416

FUEL HOSE

1шт.

26

158069A1

PLASTIC-RUBBER TUBE

1шт.

27

KHH0405

MOUNTING CLIP

2шт.

28

KHH0408

FUEL HOSE

1шт.

29

KHH0405

MOUNTING CLIP

2шт.

30

150860A1

COLLAR

21шт.

31

840-168

SCREW,Pan, M6 x 1 x 8mm, Cl 4.8

21шт.

32

150496A1

MOUNTING CLIP

250 mm (10 in)

27шт.

33

KBH0950

VALVE

1шт.

34

KHH0498

O-RING

Replaces UJJ0429

1шт.

35

KBH0952

MANIFOLD

1шт.

36

KBH0953

O-RING

1шт.

37

162335A1

PLUG

1шт.

38

827-10090

BOLT,Hex, M10 x 1.5 x 90mm, Cl 10.9

4шт.

39

150409A1

WASHER

4шт.

40

194199A1

FUEL FILTER

Inline

1шт.
