(09-47) - ARM CYLINDER - MOUNTING

Запчасти Case CX290 (09-47) - ARM CYLINDER - MOUNTING (09) - CHASSIS

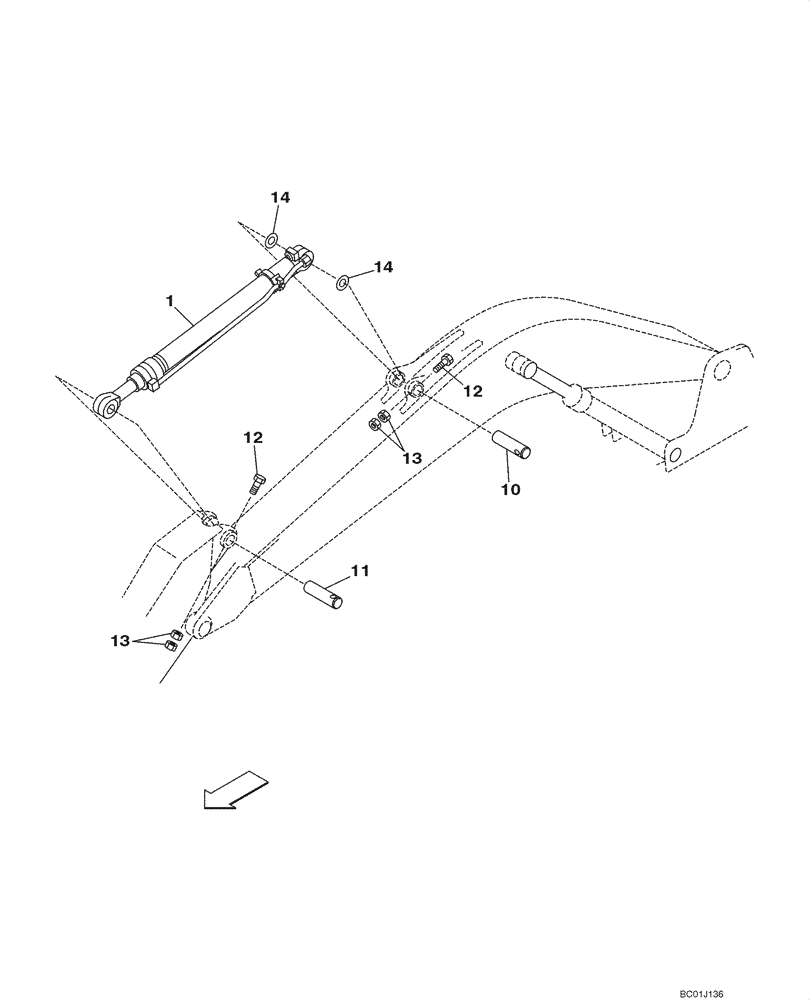

Схема запчастей Case CX290 - (09-47) - ARM CYLINDER - MOUNTING (09) - CHASSIS
12
13
14
11
10
14
12
1
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KBV1897

HYDRAULIC CYLINDER

Arm, Models Without Load Hold, See See Figure 08-89

1шт.

1

KBV1824

HYDRAULIC CYLINDER

Arm, Models With Load Hold, See Figure 08-90

1шт.

10

KBV1671

PIN

1шт.

11

KBV1753

PIN

1шт.

12

514-1218

BOLT,Hex, M20 x 1.5 x 180mm, Cl 10.9

2шт.

13

829-11420

NUT,M20 x 1.5, Cl 10

4шт.

14

KBV1629

SHIM

2шт.
