(08-89) - CYLINDER ASSY, ARM - MODELS WITHOUT LOAD HOLD

Запчасти Case CX290 (08-89) - CYLINDER ASSY, ARM - MODELS WITHOUT LOAD HOLD (08) - HYDRAULICS

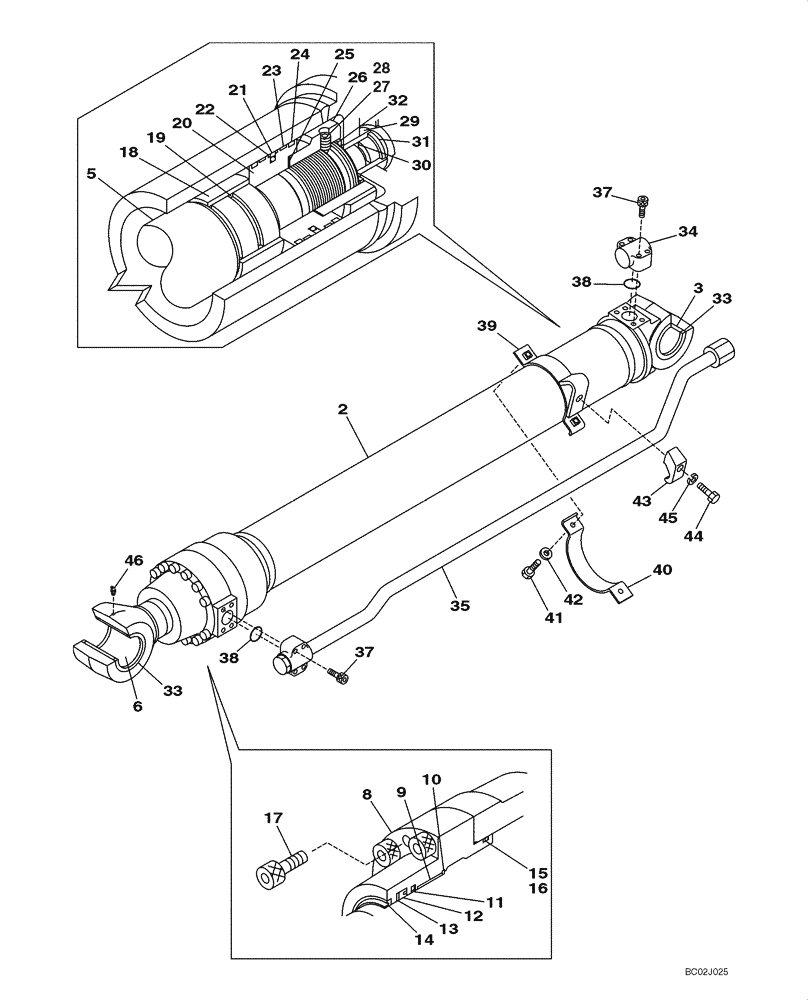

Схема запчастей Case CX290 - (08-89) - CYLINDER ASSY, ARM - MODELS WITHOUT LOAD HOLD (08) - HYDRAULICS
12
8
13
32
39
16
17
45
29
11
41
27
33
42
6
21
46
23
10
2
35
38
40
44
38
14
9
28
33
18
37
3
26
30
22
25
31
20
24
15
37
5
43
19
34
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

Models Without Load Hold

1шт.

KBV1897

HYDRAULIC CYLINDER

Arm, Incl. 2 - 46

1шт.

LR00855

HYD CYL SLEEVE

Incl. 2, 3

1шт.

2

NSS

NOT SOLD SEPARAT

Tube, Cylinder

1шт.

3

LB00785

BUSHING

1шт.

LB00786

PISTON ROD

Incl. 5, 6

1шт.

5

NSS

NOT SOLD SEPARAT

Rod, Piston

1шт.

6

LB00788

BUSHING

1шт.

8

LU00151

CYLINDER END CAP

1шт.

9

160049A1

BUSHING

1шт.

10

155711A1

RING, SNAP

RING SNAP

1шт.

11

LE00762

RING

1шт.

12

LAU0025

RING

1шт.

13

LE00738

BACK-UP RING

1шт.

14

159960A1

BACK-UP RING

1шт.

15

154805A1

O-RING

1шт.

16

159997A1

BACK-UP RING

1шт.

17

LUU0042

BOLT,Hex Skt Hd

12шт.

18

LE00740

BACK-UP RING

1шт.

19

LE00991

SEAL

Cushion

1шт.

20

160216A1

PISTON

1шт.

21

LE00543

SEALING RING

SEALRING

1шт.

22

160000A1

BACK-UP RING

2шт.

23

LE00950

GUIDE RING

Slide

2шт.

24

155309A1

RING

Slide

2шт.

25

155733A1

SHIM

1шт.

26

LA00738

NUT

1шт.

27

156228A1

SET SCREW

1шт.

28

155981A1

BALL

1шт.

29

162709A1

BEARING

Bearing

1шт.

30

LE00746

SEAL

Cushion

1шт.

31

160128A1

STOP

2шт.

32

160129A1

RING, SNAP

RING SNAP

1шт.

33

LE00951

WIPER SEAL

4шт.

34

155530A1

TUBE

1шт.

35

LK00382

HYD TUBE

Incl. 36

1шт.

36

154543A1

O-RING

1шт.

37

160301A1

BOLT

8шт.

38

154543A1

O-RING

2шт.

39

LD00090

CLAMP BRACKET

1шт.

40

LD00091

CLAMP BRACKET

1шт.

41

158131A1

BOLT,High Strength, M10 x 1.5 x 35mm, Cl 10.9

2шт.

42

156227A1

WASHER

2шт.

43

155717A1

COLLAR

1шт.

44

827-12050

BOLT,Hex, M12 x 1.75 x 50mm, Cl 10.9

Replaces LA00563

1шт.

45

892-11012

LOCK WASHER,M12

1шт.

46

153912A1

LUBE NIPPLE,90 Degree, 1/8"-27 NPT x 21.5mm lg

1шт.

LZ00500

SEAL KIT

Incl. 11 - 16, 19, 21 - 24

1шт.
