(08-83) - VALVE ASSY, RELIEF - BOOM CYLINDER LINE

Запчасти Case CX290 (08-83) - VALVE ASSY, RELIEF - BOOM CYLINDER LINE (08) - HYDRAULICS

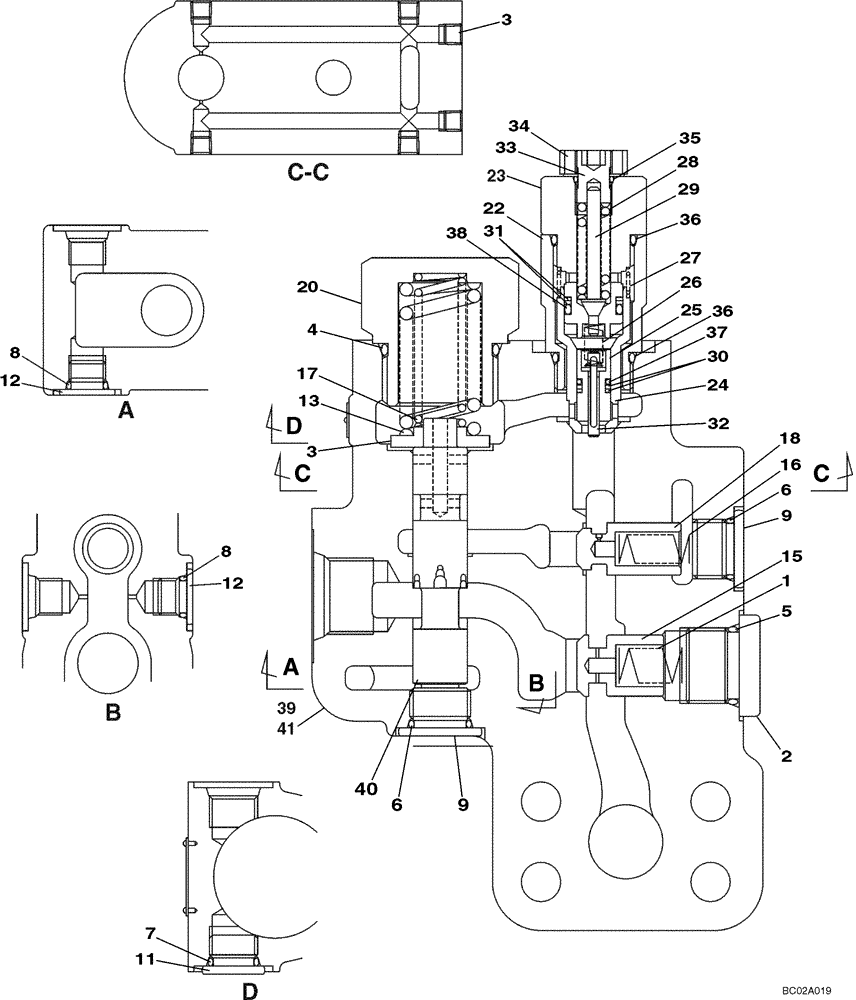

Схема запчастей Case CX290 - (08-83) - VALVE ASSY, RELIEF - BOOM CYLINDER LINE (08) - HYDRAULICS
8
33
18
32
15
40
3
3
1
8
20
9
7
28
6
22
29
26
34
17
9
25
38
30
36
35
23
12
13
31
6
11
2
5
24
39
37
36
27
41
16
12
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KBV1857

VALVE

Incl. 1 - 41

1шт.

1

165763A1

SPRING

1шт.

2

165845A1

PLUG

1шт.

3

163873A1

PLUG

1/16 NPTF

6шт.

4

154548A1

O-RING

1шт.

5

154503A1

O-RING

1шт.

6

154487A1

O-RING

2шт.

7

154475A1

O-RING

1шт.

8

154467A1

O-RING,10.8mm ID x 2.4mm Width

2шт.

9

163874A1

PLUG

1/2 PF

2шт.

11

155515A1

PLUG

3/8 PF

1шт.

12

160083A1

PLUG

1/4 PF

2шт.

13

LK00395

SPRING

1шт.

15

165757A1

VALVE POPPET

1шт.

16

165764A1

SPRING

1шт.

17

LSS0073

VALVE SPRING

1шт.

18

165756A1

POINT

1шт.

19

165848A1

HOLDER

Not Illustrated

1шт.

20

165846A1

PLUG

1шт.

LJ00786

VALVE

Incl. 22 - 38

1шт.

22

NSS

NOT SOLD SEPARAT

Adapter

1шт.

23

NSS

NOT SOLD SEPARAT

Body

1шт.

24

NSS

NOT SOLD SEPARAT

Poppet, Valve

1шт.

25

NSS

NOT SOLD SEPARAT

Poppet, Valve

1шт.

26

NSS

NOT SOLD SEPARAT

Spring, Compression

1шт.

27

NSS

NOT SOLD SEPARAT

Spring, Compression

1шт.

28

NSS

NOT SOLD SEPARAT

Spring, Compression

1шт.

29

NSS

NOT SOLD SEPARAT

Valve, Check

1шт.

30

NSS

NOT SOLD SEPARAT

Ring, Backup

2шт.

31

NSS

NOT SOLD SEPARAT

Ring, Backup

2шт.

32

NSS

NOT SOLD SEPARAT

Ring, Backup

1шт.

33

NSS

NOT SOLD SEPARAT

Screw

1шт.

34

165150A1

NUT

M12

1шт.

35

154463A1

O-RING

1шт.

36

155223A1

O-RING

2шт.

37

154457A1

O-RING

1шт.

38

154481A1

O-RING

1шт.

39

LR00869

VALVE BODY

Incl. 40, 41

1шт.

40

NSS

NOT SOLD SEPARAT

Spool

1шт.

41

NSS

NOT SOLD SEPARAT

Body

1шт.
