(08-79) - VALVE ASSY, DIRECTIONAL - AUXILIARY HYDRAULICS

Запчасти Case CX290 (08-79) - VALVE ASSY, DIRECTIONAL - AUXILIARY HYDRAULICS (08) - HYDRAULICS

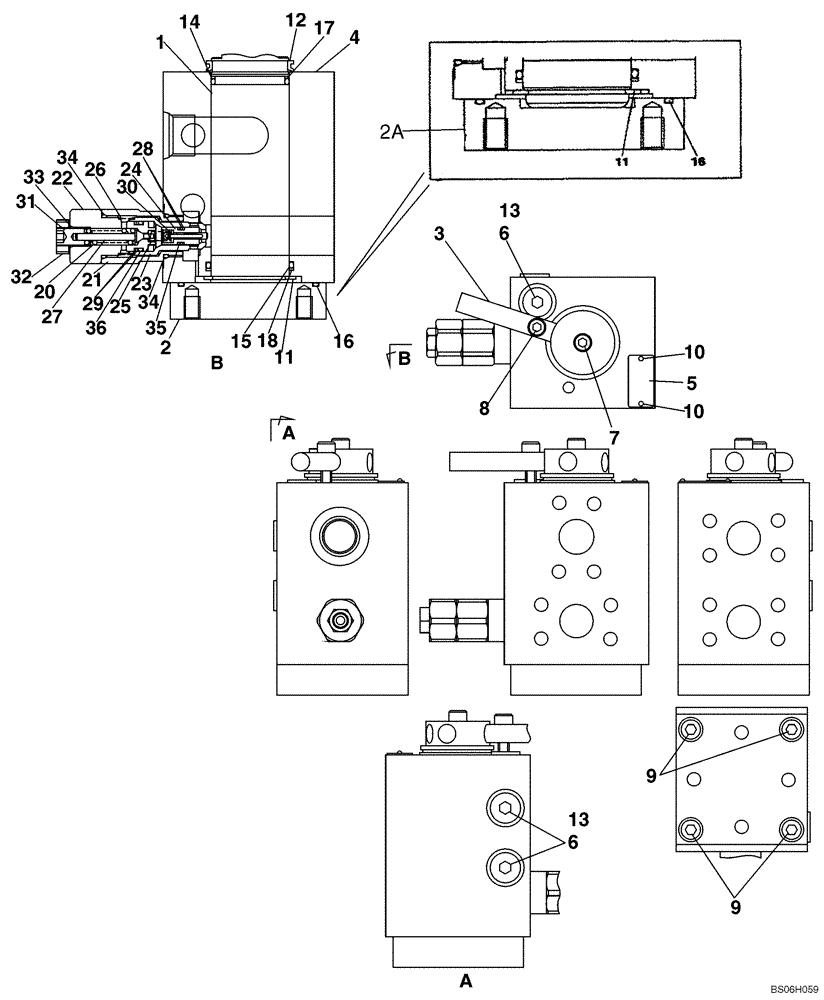

Схема запчастей Case CX290 - (08-79) - VALVE ASSY, DIRECTIONAL - AUXILIARY HYDRAULICS (08) - HYDRAULICS
13
18
4
9
28
14
16
31
15
11
27
21
32
29
12
35
22
34
23
16
6
10
9
34
8
1
10
2a
13
17
30
33
36
20
6
24
25
3
26
2
5
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KHJ1609

VALVE

Manifold, Incl. 1 - 36

1шт.

1

NSS

NOT SOLD SEPARAT

Shaft

1шт.

2

LW00305

COVER

See Note Below

1шт.

2a

LW00378

COVER

See Note Below, Replaces LW00365

1шт.

3

LF00030

LEVER

1шт.

4

NSS

NOT SOLD SEPARAT

Housing

1шт.

5

NSS

NOT SOLD SEPARAT

Plate

1шт.

6

155515A1

PLUG

3/8 PF

2шт.

7

108R008Y016N

BOLT

1шт.

8

863-8030

HEX SOC SCREW,M8 x 30mm, Cl 12.9

1шт.

9

863-10025

HEX SOC SCREW,M10 x 25mm, Cl 12.9

4шт.

10

LA00769

RIVET

2шт.

11

800-1150

SNAP RING,M50, Ext

1шт.

12

LE00747

SEAL

1шт.

13

154475A1

O-RING

3шт.

14

154589A1

O-RING

1шт.

15

154609A1

O-RING

1шт.

16

154697A1

O-RING

1шт.

17

154047A1

BACK-UP RING

1шт.

18

154062A1

BACK-UP RING

1шт.

19

KHJ15850

VALVE PRESSURE RELIE

Incl. 20 - 36, Replaces LJ00682

1шт.

20

NSS

NOT SOLD SEPARAT

Spring, Compression

1шт.

21

NSS

NOT SOLD SEPARAT

Adapter

1шт.

22

NSS

NOT SOLD SEPARAT

Body

1шт.

23

NSS

NOT SOLD SEPARAT

Poppet, Valve

1шт.

24

NSS

NOT SOLD SEPARAT

Poppet, Valve

1шт.

25

NSS

NOT SOLD SEPARAT

Spring

1шт.

26

NSS

NOT SOLD SEPARAT

Spring

1шт.

27

NSS

NOT SOLD SEPARAT

Poppet, Valve

1шт.

28

NSS

NOT SOLD SEPARAT

Ring, Backup

2шт.

29

NSS

NOT SOLD SEPARAT

Ring, Backup

2шт.

30

NSS

NOT SOLD SEPARAT

Pin

1шт.

31

NSS

NOT SOLD SEPARAT

Screw

1шт.

32

165150A1

NUT

M12

1шт.

33

154463A1

O-RING

1шт.

34

155223A1

O-RING

2шт.

35

154457A1

O-RING

1шт.

36

154481A1

O-RING

1шт.
