(02-06) - RADIATOR ASSY

Запчасти Case CX290 (02-06) - RADIATOR ASSY (02) - ENGINE

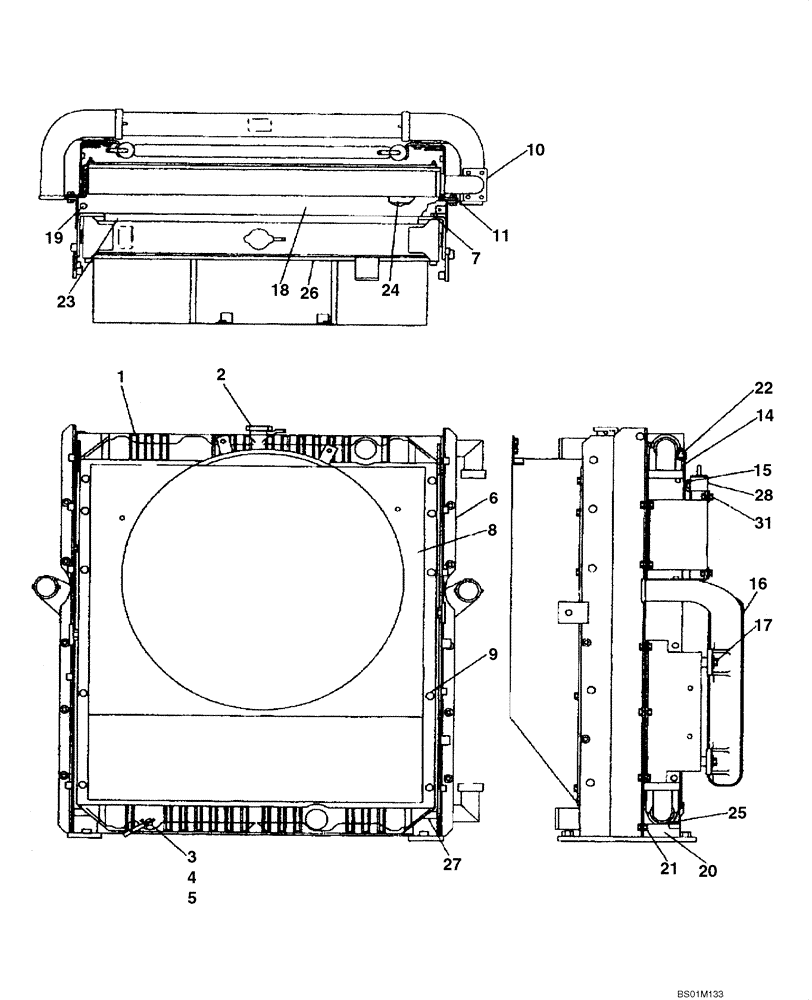

Схема запчастей Case CX290 - (02-06) - RADIATOR ASSY (02) - ENGINE
16
6
25
17
15
21
31
28
2
18
8
5
20
11
14
4
27
10
24
22
7
23
1
9
26
3
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KBH0885

RADIATOR

Not Serviced As An Assembly, Order Component Parts Below, Incl. 1 - 31

1шт.

1

LN00087

RADIATOR

1шт.

2

LR00685

RADIATOR CAP

1шт.

3

156602A1

COCK

1шт.

4

LK00356

PLASTIC-RUBBER TUBE

1шт.

5

LA00804

CLIP

1шт.

6

LT00125

FRAME

1шт.

7

158870A1

BOLT

10шт.

8

LW00380

SHROUD

1шт.

9

LUG0028

BOLT,Spcl

10шт.

10

LN00088

OIL COOLER

1шт.

11

LA00784

BOLT

10шт.

12

LS00202

BRACKET

Not Illustrated

1шт.

13

LS00203

BRACKET

Not Illustrated

1шт.

14

LG00428

PROTECTOR

1шт.

15

156606A1

BOLT,Wing, M6

2шт.

16

LN00089

INTERCOOLER

1шт.

17

LA00784

BOLT

4шт.

18

LR00844

PLATE

1шт.

19

LUG0003

BOLT

2шт.

20

LR00808

PLATE

1шт.

21

LUG0003

BOLT

2шт.

22

LE00970

FOAM

2шт.

23

LE00889

FOAM

1шт.

24

LE00971

FOAM

1шт.

25

LE00972

FOAM

1шт.

26

LE00971

FOAM

2шт.

27

LE00972

FOAM

1шт.

28

LN00090

FUEL COOLER

Special, Fuel Cooler

1шт.

29

LS00204

BRACKET

Not Illustrated

1шт.

30

LS00205

BRACKET

Not Illustrated

1шт.

31

LA00827

BOLT

4шт.
