Запчасти Case CX290 (08-58) - HYDRAULICS - MULTIFUNCTION AUXILIARY (08) - HYDRAULICS

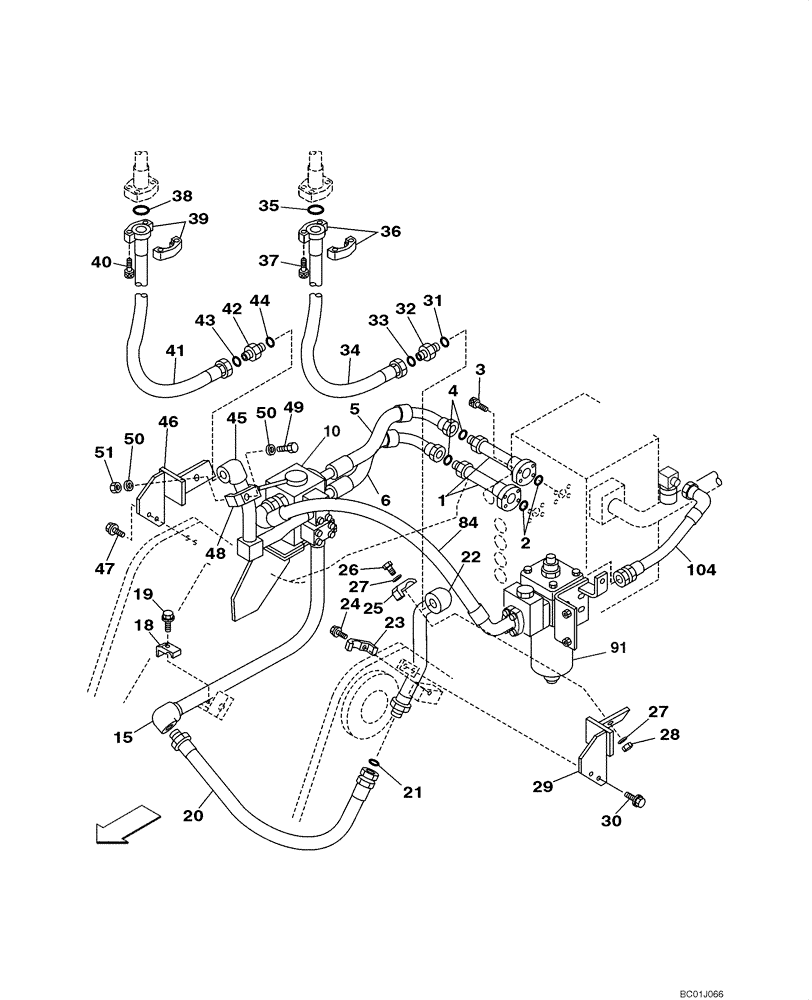

Схема запчастей Case CX290 - (08-58) - HYDRAULICS - MULTIFUNCTION AUXILIARY (08) - HYDRAULICS
21
39
2
46
31
20
23
91
40
50
44
51
1
33
19
27
50
10
35
47
29
45
4
34
41
32
49
28
26
38
104
43
84
25
30
24
18
36
6
27
5
37
22
48
42
3
15

№

Артикул

Название

Примечание

Количество

1

KRJ5920

TUBE ASSY.,26 mm ID x 34 mm OD

2шт.

2

154548A1

O-RING

2шт.

3

862-10035

HEX SOC SCREW,M10 x 35mm, Cl 12.9

8шт.

4

KHJ1361

O-RING,0.07" Thk x 0.926" ID

2шт.

5

KRJ5926

HYDRAULIC HOSE,25.40 mm ID x 725.00 mm

See Figure 08-59

1шт.

6

KRJ5927

HYDRAULIC HOSE,25.40 mm ID x 575.00 mm

See Figure 08-59

1шт.

10

KHJ1609

VALVE

See Figure 08-79

1шт.

15

KRJ6173

TUBE ASSY.,26 mm ID x 34 mm OD

1шт.

18

152974A1

COLLAR

1шт.

19

827-12060

BOLT,Hex, M12 x 1.75 x 60mm, Cl 10.9

1шт.

896-11012

WASHER,13.5mm ID x 24mm OD x 3mm Thk

1шт.

20

KRJ5929

HYDRAULIC HOSE,25.40 mm ID x 1010.00 mm

1шт.

21

KHJ1361

O-RING,0.07" Thk x 0.926" ID

1шт.

22

KRJ6174

TUBE ASSY.,26 mm ID x 34 mm OD

1шт.

23

152974A1

COLLAR

1шт.

24

827-12060

BOLT,Hex, M12 x 1.75 x 60mm, Cl 10.9

1шт.

896-11012

WASHER,13.5mm ID x 24mm OD x 3mm Thk

1шт.

25

150777A1

COLLAR

1шт.

26

827-16090

BOLT,Hex, M16 x 2 x 90mm, Cl 10.9

1шт.

27

150814A1

WASHER,17mm ID x 32mm OD x 4.5mm Thk

2шт.

28

829-1416

NUT,M16, Cl 10

1шт.

29

KRJ6314

BRACKET

1шт.

30

152718A1

BOLT,Spcl, Hex Wshr, M12 x 25mm, Cl 10.9

2шт.

31

KHJ1361

O-RING,0.07" Thk x 0.926" ID

1шт.

32

KHJ1349

ADAPTER

Incl. 33

1шт.

33

154523A1

O-RING

1шт.

34

KRJ6476

HYDRAULIC HOSE,25.40 mm ID x 1550.00 mm

1шт.

35

164450A1

O-RING

1шт.

36

150124A1

FLANGE

Split

2шт.

37

862-14050

HEX SOC SCREW,M14 x 50mm, Cl 12.9

4шт.

38

164450A1

O-RING

1шт.

39

150124A1

FLANGE

Split

2шт.

40

862-14050

HEX SOC SCREW,M14 x 50mm, Cl 12.9

4шт.

41

KRJ6476

HYDRAULIC HOSE,25.40 mm ID x 1550.00 mm

1шт.

42

KHJ1349

ADAPTER

Incl. 43

1шт.

43

154523A1

O-RING

1шт.

44

KHJ1361

O-RING,0.07" Thk x 0.926" ID

1шт.

45

KRJ6176

TUBE ASSY.,26 mm ID x 34 mm OD

1шт.

46

KRJ6313

BRACKET

1шт.

47

152718A1

BOLT,Spcl, Hex Wshr, M12 x 25mm, Cl 10.9

2шт.

48

150777A1

COLLAR

1шт.

49

827-16090

BOLT,Hex, M16 x 2 x 90mm, Cl 10.9

1шт.

50

150814A1

WASHER,17mm ID x 32mm OD x 4.5mm Thk

2шт.

51

829-1416

NUT,M16, Cl 10

1шт.

84

KBJ3090

HYDRAULIC HOSE,19.00 mm ID x 830.00 mm

See Figure 08-59; Replaces KBJ2975

1шт.

91

159704A1

FILTER ASSY

See Figure 08-60, 08-82A

1шт.

104

KAJ4823

HYDRAULIC HOSE,25.40 mm ID x 410.00 mm

1шт.

Выбрано товаров: 47
