(08-48B) - VALVE ASSY, RELIEF - ARM CYLINDER, MODELS WITH LOAD HOLD

Запчасти Case CX240 (08-48B) - VALVE ASSY, RELIEF - ARM CYLINDER, MODELS WITH LOAD HOLD (08) - HYDRAULICS

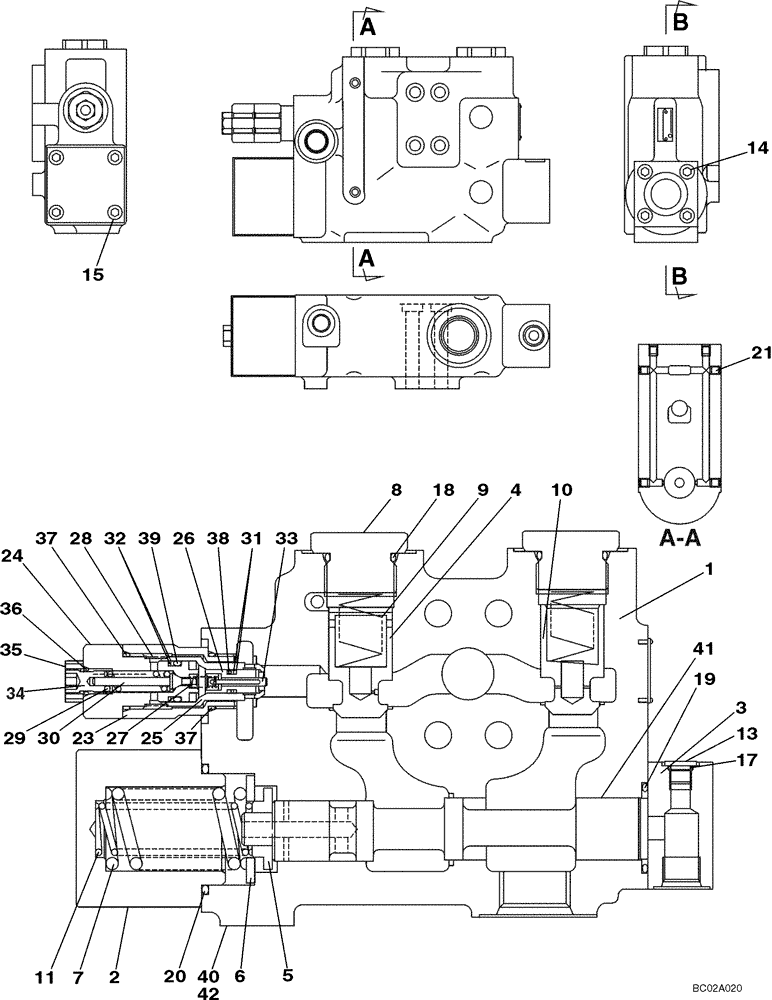

Схема запчастей Case CX240 - (08-48B) - VALVE ASSY, RELIEF - ARM CYLINDER, MODELS WITH LOAD HOLD (08) - HYDRAULICS
24
42
35
41
3
14
36
33
4
20
18
26
23
38
29
5
34
10
31
19
32
11
39
40
37
7
28
1
6
17
15
13
25
9
37
21
8
2
27
30
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KBV1858

VALVE

Pressure Relief; Incl. 1 - 42

1шт.

1

165003A1

SPRING

1шт.

2

165768A1

COVER

1шт.

3

164985A1

COVER

1шт.

4

165005A1

PLUNGER

1шт.

5

165847A1

SPRING

1шт.

6

165006A1

SPACER

1шт.

7

165762A1

SPRING

1шт.

8

165758A1

PLUG

2шт.

9

165007A1

SPRING

1шт.

10

165759A1

POINT

1шт.

11

165761A1

SPRING

1шт.

13

155510A1

PLUG

1шт.

14

861-8035

HEX SOC SCREW,M8 x 35mm, Cl 12.9

4шт.

15

863-8065

HEX SOC SCREW,M8 x 65mm, Cl 12.9

4шт.

17

154455A1

O-RING

1шт.

18

154523A1

O-RING

2шт.

19

154624A1

O-RING

1шт.

20

154625A1

O-RING

1шт.

21

163873A1

PLUG

1шт.

22

LJ00786

VALVE

Pressure Relief; Incl. 23 - 39

1шт.

23

NSS

NOT SOLD SEPARAT

Adapter

1шт.

24

NSS

NOT SOLD SEPARAT

Body

1шт.

25

NSS

NOT SOLD SEPARAT

Poppet, Valve

1шт.

26

NSS

NOT SOLD SEPARAT

Poppet, Valve

1шт.

27

NSS

NOT SOLD SEPARAT

Spring, Compression

1шт.

28

NSS

NOT SOLD SEPARAT

Spring, Compression

1шт.

29

NSS

NOT SOLD SEPARAT

Spring, Compression

1шт.

30

NSS

NOT SOLD SEPARAT

Valve, Needle

1шт.

31

NSS

NOT SOLD SEPARAT

Ring, Backup

2шт.

32

NSS

NOT SOLD SEPARAT

Ring, Backup

2шт.

33

NSS

NOT SOLD SEPARAT

Pin

1шт.

34

NSS

NOT SOLD SEPARAT

Screw

1шт.

35

165150A1

NUT

1шт.

36

154463A1

O-RING

1шт.

37

155223A1

O-RING

2шт.

38

154457A1

O-RING

1шт.

39

154481A1

O-RING

1шт.

40

LR00871

VALVE BODY

Incl. 41, 42

1шт.

41

NSS

NOT SOLD SEPARAT

Spool

1шт.

42

NSS

NOT SOLD SEPARAT

Body

1шт.
