(09-33) - BOOM

Запчасти Case CX225SR (09-33) - BOOM (09) - CHASSIS/ATTACHMENTS

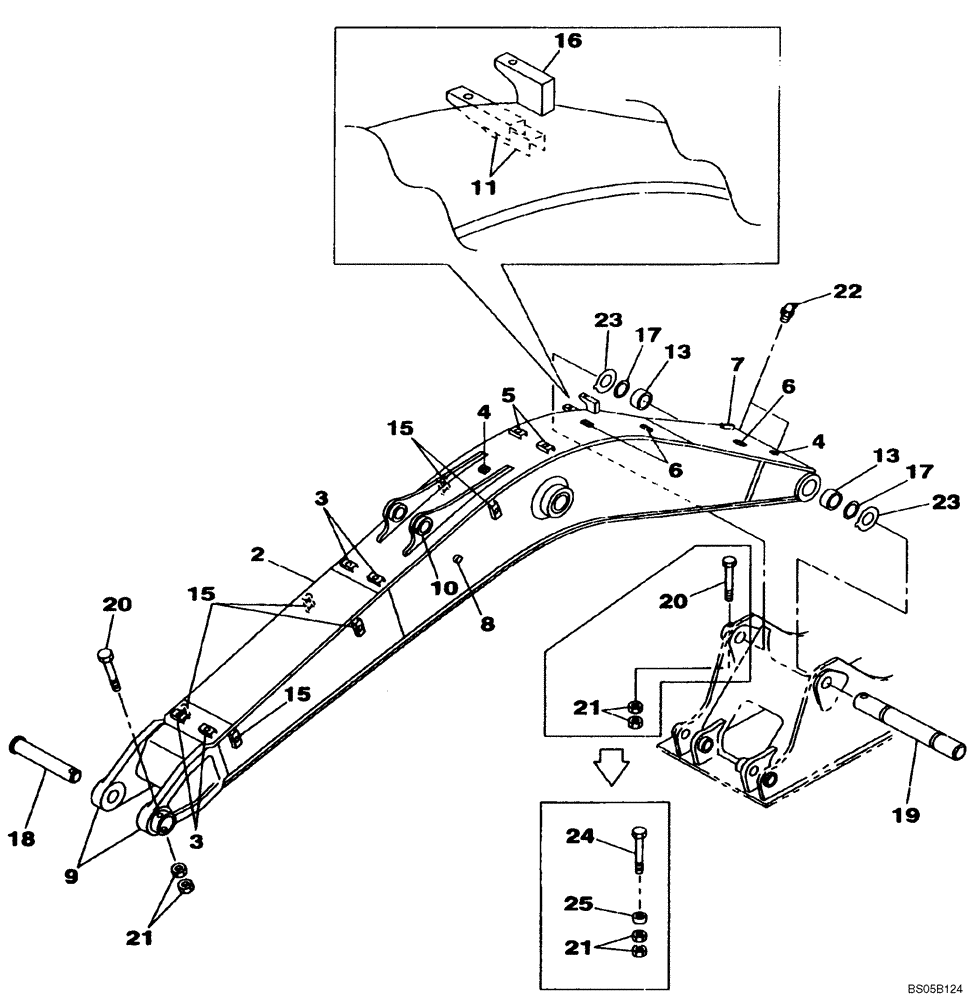

Схема запчастей Case CX225SR - (09-33) - BOOM (09) - CHASSIS/ATTACHMENTS
7
13
20
6
20
17
15
4
23
6
11
21
21
24
2
15
3
8
21
10
15
13
22
16
9
3
19
18
17
4
25
23
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KRV18290

BOOM

Boom; Incl. 2 - 16

1шт.

2

NSS

NOT SOLD SEPARAT

Boom

1шт.

3

151255A1

BAR

4шт.

4

KRV2268

BAR

2шт.

5

152014A1

BAR

2шт.

6

KRV2269

BAR

3шт.

7

KRV2265

ANGLE BAR

2шт.

8

150846A1

MANIFOLD

1шт.

9

150255A1

BAR

1шт.

10

KRV2384

BOSS

2шт.

11

NSS

NOT SOLD SEPARAT

COLLAR

1шт.

13

KRV2397

SELF LUB RING

2шт.

15

162261A1

BAR

6шт.

16

KRV3330

ANGLE BAR

1шт.

17

159648A1

SEAL,90mm ID x 105mm OD x 5mm Thk

2шт.

18

KRV2652

PIN

1шт.

19

KRV2653

PIN

1шт.

20

514-1403

BOLT,Hex, M24 x 2 x 180mm, Cl 10.9

1шт.

21

829-13424

NUT,M24 x 2, Cl 10

4шт.

22

153631A1

LUBE NIPPLE,1/8"-27 NPT

2шт.

23

KRV2390

SHIM

1шт.

24

827-24200

BOLT,Hex, M24 x 3 x 200mm, Cl 10.9

1шт.

25

KRV3466

SPACER

1шт.
