(09-13) - CONTROL, PEDAL, OPTIONAL - OPERATORS COMPARTMENT

Запчасти Case CX225SR (09-13) - CONTROL, PEDAL, OPTIONAL - OPERATORS COMPARTMENT (09) - CHASSIS/ATTACHMENTS

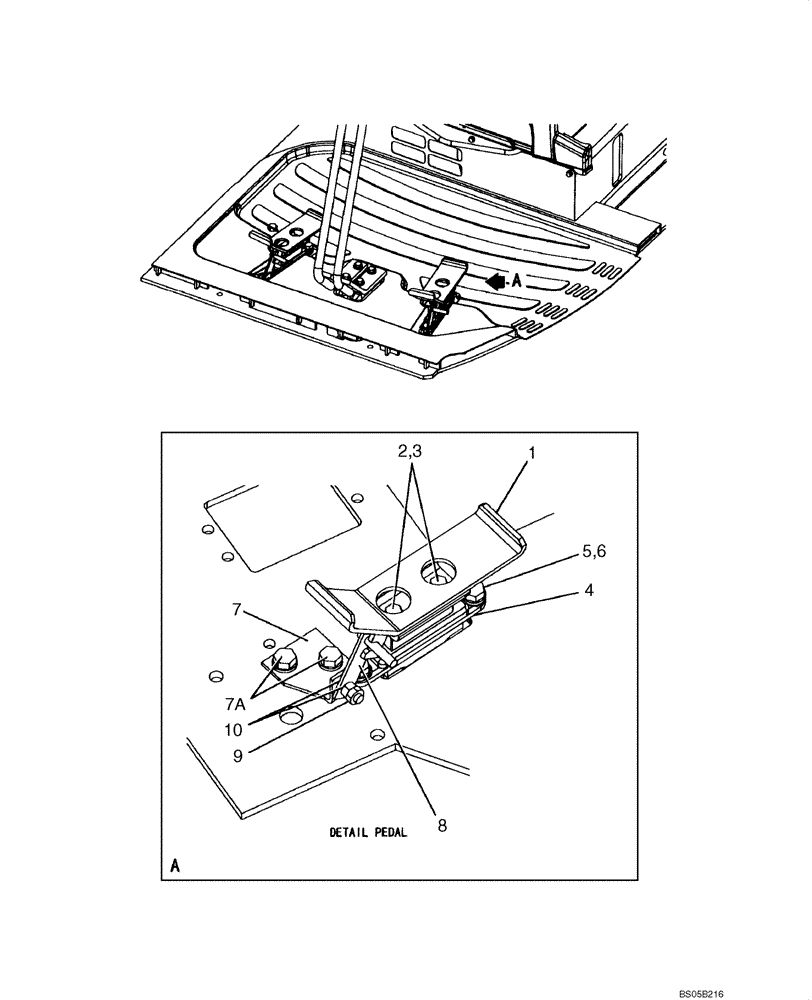

Схема запчастей Case CX225SR - (09-13) - CONTROL, PEDAL, OPTIONAL - OPERATORS COMPARTMENT (09) - CHASSIS/ATTACHMENTS
1
2
7
8
10
6
9
5
4
3
7a
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHJ2229

PEDAL

1шт.

2

162571A1

BOLT,High Strength, M8 x 16mm

2шт.

3

159500A1

WASHER

2шт.

4

KHJ1995

CONTROL BLOCK

See Figure 08-64

1шт.

5

150548A1

BOLT,High Strength, Hex, M10 x 20mm

M10 x 20; 10.9

2шт.

6

150604A1

WASHER

2шт.

7

KHJ2568

BRACKET

1шт.

7a

166346A1

BOLT,Sems, M10

2шт.

8

KHJ2231

LEVER

1шт.

9

157770A1

NUT

2шт.

10

157558A1

WASHER

2шт.
