(CX225SR) - CRAWLER EXCAVATOR TIER 3 (3/08-)
/
(09) - CHASSIS/ATTACHMENTS
/

(09-08) - FRAMES, COVERS - INSULATION

Запчасти Case CX225SR (09-08) - FRAMES, COVERS - INSULATION (09) - CHASSIS/ATTACHMENTS

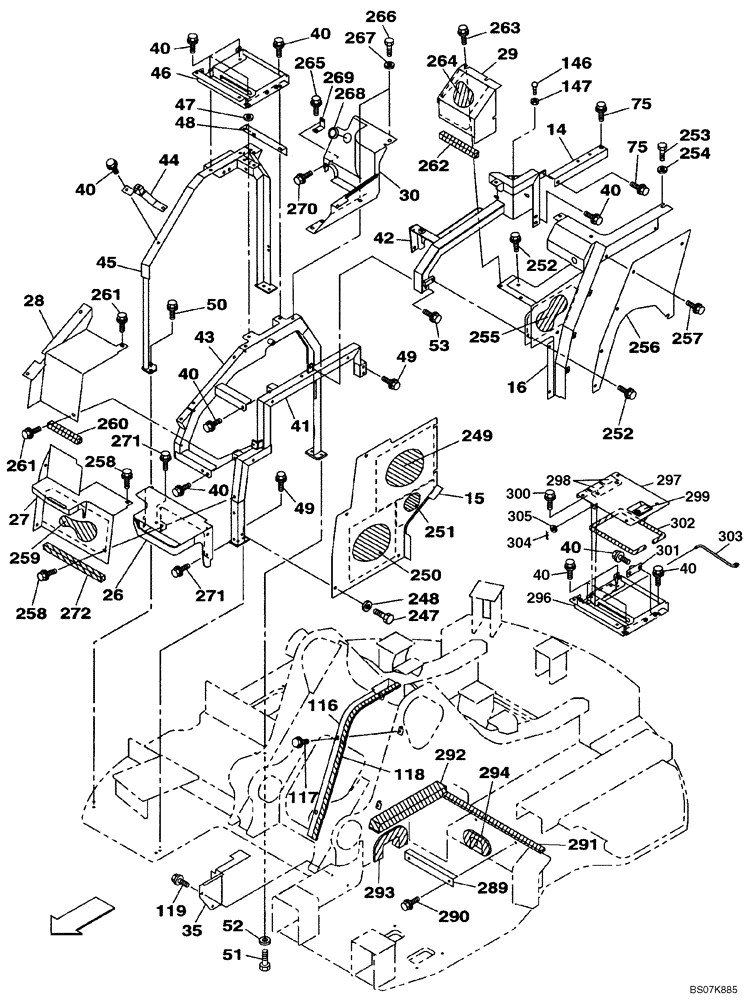

Схема запчастей Case CX225SR - (09-08) - FRAMES, COVERS - INSULATION (09) - CHASSIS/ATTACHMENTS
52
29
49
258
298
299
43
119
254
117
28
290
116
262
27
302
147
271
265
257
40
251
266
75
301
253
304
16
49
45
40
146
42
41
40
249
261
268
15
53
40
44
267
51
296
255
260
40
300
264
47
292
30
14
291
26
75
293
297
252
303
272
46
48
259
256
40
258
248
40
40
118
261
269
50
35
263
252
305
247
250
294
271
289
270

№

Артикул

Название

Примечание

Количество

14

KRN15180

SUPPORT ASSY.

FRAME, HOUSE

1шт.

15

KRN3084Y2

COVER

1шт.

16

KRN15090Y2

COVER ASSY

COVER, SIDE

1шт.

26

KRN2716

STEP

STEP

1шт.

27

KRN2711Y2

COVER

1шт.

28

KRN2712Y2

COVER

1шт.

29

KRN2997Y2

COVER

1шт.

30

KRN16340Y2

COVER ASSY

COVER, TOP

1шт.

35

KRN13130Y2

COVER ASSY

COVER, SIDE

1шт.

40

166052A1

BOLT

11шт.

41

KRN2920

FRAME ASSY

1шт.

42

KRN3083

SUPPORT

1шт.

43

KRN16170

SUPPORT ASSY.

FRAME, HOUSE

1шт.

44

KRN2705

BRACKET

1шт.

45

KRN2704

FRAME ASSY

1шт.

46

KRN2929

FRAME ASSY

1шт.

47

151977A1

WASHER

1шт.

48

KRN2913

BREATHER

1шт.

49

166052A1

BOLT

4шт.

50

166052A1

BOLT

4шт.

51

827-10040

BOLT,Hex, M10 x 1.5 x 40mm, Cl 10.9, Full Thd

2шт.

52

150409A1

WASHER

2шт.

53

166052A1

BOLT

2шт.

75

166052A1

BOLT

2шт.

116

KRN2712Y2

COVER

1шт.

117

166052A1

BOLT

3шт.

118

KRN2559

SEALING STRIP

1шт.

119

166052A1

BOLT

2шт.

246

KRN2931

NOISE PROTECTION

2шт.

247

627-10025

BOLT,Hex, M10 x 1.5 x 25mm, Cl 10.9, Full Thd

6шт.

248

151977A1

WASHER

6шт.

249

KRN3086

FOAM INSULATION

1шт.

250

KRN3087

FOAM INSULATION

1шт.

251

KRN3088

FOAM INSULATION

1шт.

252

166052A1

BOLT

4шт.

253

627-10025

BOLT,Hex, M10 x 1.5 x 25mm, Cl 10.9, Full Thd

1шт.

254

151977A1

WASHER

1шт.

255

KRN3000

FOAM INSULATION

1шт.

256

KRN2995Y2

COVER

If Used

1шт.

256

KRN2995

COVER

COVER, If Used

1шт.

257

166052A1

BOLT

6шт.

258

166052A1

BOLT

4шт.

259

KRN2788

NOISE PROTECTION

1шт.

260

KRN2814

SEAL

1шт.

261

166052A1

BOLT

4шт.

262

KRN2815

SEAL

1шт.

263

166052A1

BOLT

2шт.

264

KRN2999

FOAM INSULATION

1шт.

265

166052A1

BOLT

1шт.

266

627-10025

BOLT,Hex, M10 x 1.5 x 25mm, Cl 10.9, Full Thd

4шт.

267

151977A1

WASHER

4шт.

268

KHN19550

GROMMET

GROMMIT RUBBER

1шт.

269

KRN2905

BREATHER

1шт.

270

166052A1

BOLT

1шт.

271

166052A1

BOLT

4шт.

272

KRN2813

SEAL

1шт.

289

KRN2818

BRACKET

1шт.

290

166052A1

BOLT

2шт.

291

KRN2600

SEAL

1шт.

292

KRN2601

SEAL

1шт.

293

KRN2816

SEAL

1шт.

294

KRN2817

SEAL

1шт.

296

KRN3169

SUPPORT

1шт.

297

KRN3170

BRACKET

1шт.

298

KAN3271

HINGE

2шт.

299

158920A1

LOCK

1шт.

300

166351A1

BOLT,Sems, M10 x 20mm

2шт.

301

KRN3171

BRACKET

1шт.

302

KRN3172

RUBBER SEAL

1шт.

303

KHN3533

STAY

1шт.

304

153077A1

COTTER PIN

1шт.

305

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

1шт.

Выбрано товаров: 72
