(08-48) - OPTIONS, AUXILIARY HYDRAULICS - 3,0 M ARM

Запчасти Case CX225SR (08-48) - OPTIONS, AUXILIARY HYDRAULICS - 3,0 M ARM (08) - HYDRAULICS

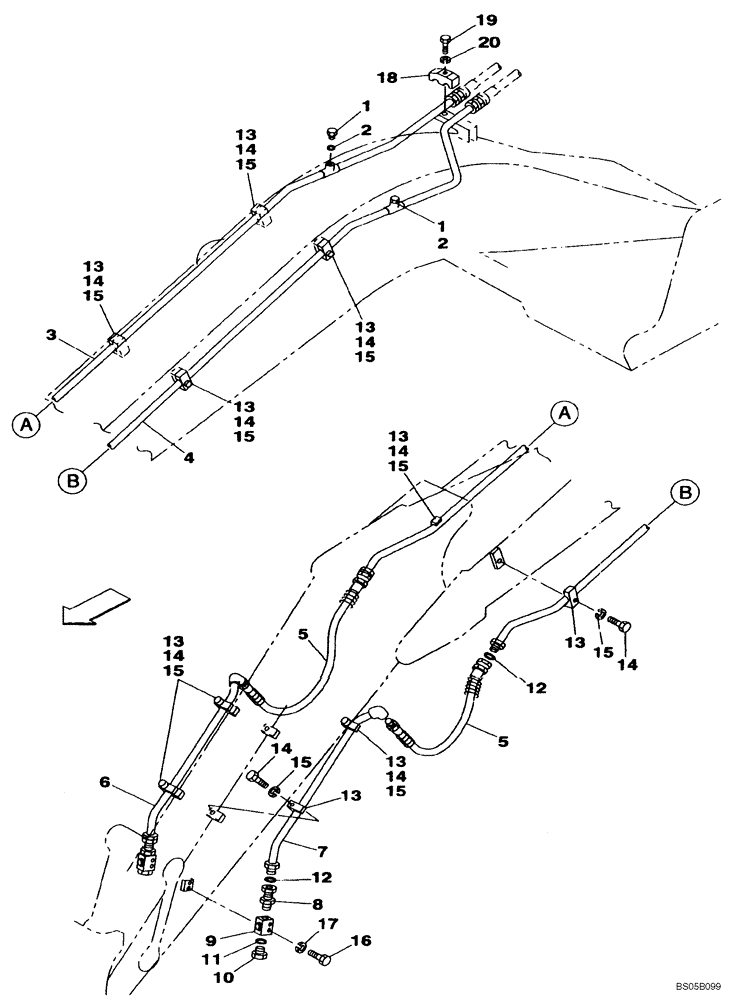

Схема запчастей Case CX225SR - (08-48) - OPTIONS, AUXILIARY HYDRAULICS - 3,0 M ARM (08) - HYDRAULICS
12
18
13
15
13
11
16
1
5
15
13
13
1
14
6
15
5
20
7
14
14
15
4
13
15
13
19
15
14
15
14
3
8
13
14
14
13
10
15
9
2
13
14
14
2
12
17
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

152924A1

PLUG

Incl. 2

2шт.

2

154503A1

O-RING

1шт.

3

KRV3331

HYD TUBE

1шт.

4

KRV3332

HYD TUBE

1шт.

5

KRV2556

HYDRAULIC HOSE,25.4mm ID x 1700mm L

2шт.

6

KRV2557

HYD TUBE,34 mm OD

1шт.

7

KRV2558

HYD TUBE,26 mm ID x 34 mm OD

1шт.

8

KHV0326

ADAPTER

2шт.

9

KHV10690

VALVE SECTION

2шт.

10

162659A1

PLUG

Incl. 11

2шт.

11

154523A1

O-RING

1шт.

12

KHJ1361

O-RING,0.07" Thk x 0.926" ID

4шт.

13

150777A1

COLLAR

10шт.

14

827-16070

BOLT,Hex, M16 x 2 x 70mm, Cl 10.9

10шт.

15

150814A1

WASHER,17mm ID x 32mm OD x 4.5mm Thk

10шт.

16

827-12080

BOLT,Hex, M12 x 1.75 x 80mm, Cl 10.9

4шт.

17

150811A1

WASHER

4шт.

18

152498A1

SPECIAL CLAMP

1шт.

19

827-12070

BOLT,Hex, M12 x 1.75 x 70mm, Cl 10.9

1шт.

20

150811A1

WASHER

1шт.
