Запчасти Case CX225SR (09-20) - HEATER AND AIR CONDITIONING - DUCTS (09) - CHASSIS

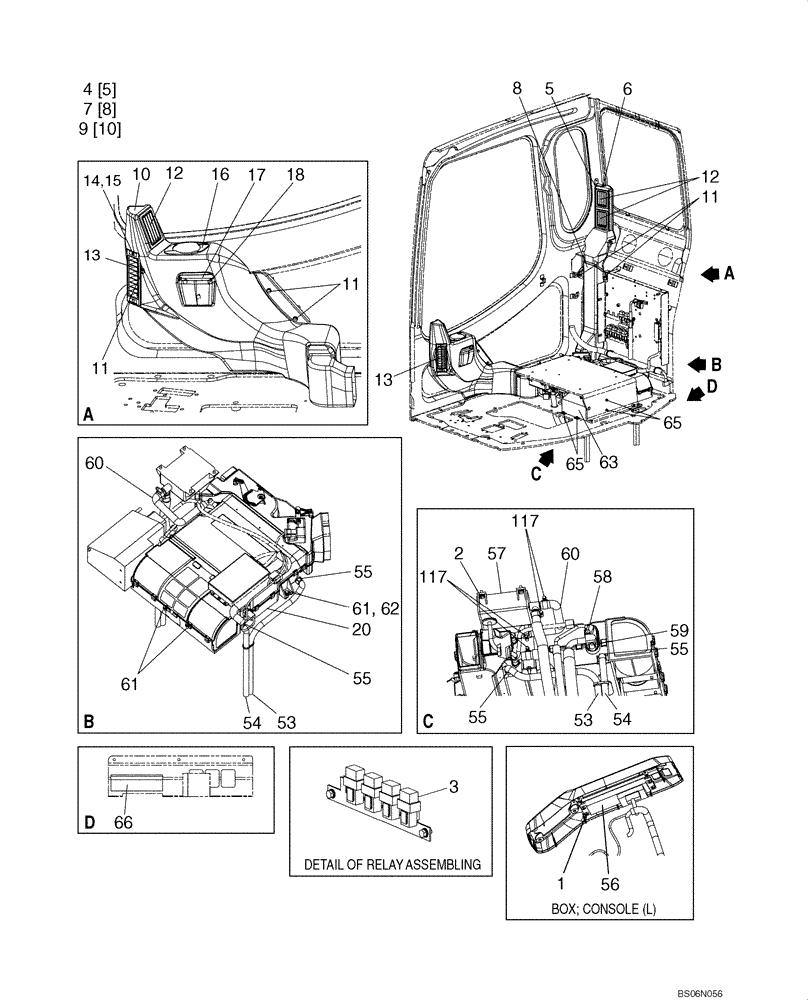

Схема запчастей Case CX225SR - (09-20) - HEATER AND AIR CONDITIONING - DUCTS (09) - CHASSIS
12
15
59
17
61
11
20
10
62
65
58
63
53
55
60
1
11
13
56
8
117
12
55
60
55
13
2
61
117
53
5
54
14
6
11
54
16
66
3
57
65
55
18

Артикул

Название

Примечание

Количество

1

KHR2737

SELF-TAP SCREW

4шт.

2

159602A1

BOLT,Sems, Hex, M6 x 16mm

4шт.

3

KHR3802

RELAY

4шт.

4

KHR3858

AIR DUCT

Incl. 5; P.I.N. DAC0825101 - DAC251340

1шт.

4a

KHR16100

DUCT

P.I.N. DAC251341 - ; Not Illustrated

1шт.

5

KHR3111

AIR DUCT

1шт.

6

162072A1

SCREW,Pan Hd, M6 x 10mm

3шт.

7

KHR3857

AIR DUCT

Incl. 8

1шт.

8

KHR3275

AIR DUCT

1шт.

9

KHR3910

AIR DUCT

Incl. 10

1шт.

10

KHR3911

AIR DUCT

1шт.

11

KHN2132

BOLT,Hex Flg Hd, M6 x 16

5шт.

12

KHR3112

GRILLE ASSY

3шт.

13

KHR3939

GRILLE ASSY

1шт.

14

KHR0440

SCREW

2шт.

15

KHR3913

NUT

2шт.

16

KHR3528

HOLDER

1шт.

17

KHN2967

ASH TRAY

1шт.

18

145S005S010R

SCREW,Flush Hd, M5 x 10mm

3шт.

20

KHR4030

UNIT HEATER

See Figure 09-18

1шт.

53

KHR3530

HOSE

2шт.

54

KHR3749

HOSE

2шт.

55

159622A1

MOUNTING CLIP

4шт.

56

KHR3930

INSTRUMENT PANEL

Drive

1шт.

57

KHR3549

CONTROL UNIT

1шт.

58

KHR3567

BOLT,Spcl

1шт.

59

162457A1

SPECIAL BOLT,Spcl

1шт.

60

KHR3933

HOSE

1шт.

61

159602A1

BOLT,Sems, Hex, M6 x 16mm

4шт.

62

KHN0482

WASHER

2шт.

63

KHR3941

AIR DUCT

See Figure 09-20A

1шт.

65

KHN2367

BOLT

4шт.

66

KAR1490

FOAM INSULATION

1шт.

117

157271A1

CLIP

4шт.

Выбрано товаров: 34
