(08-67) - VALVE ASSY, RELIEF - FLOW CONTROL

Запчасти Case CX225SR (08-67) - VALVE ASSY, RELIEF - FLOW CONTROL (08) - HYDRAULICS

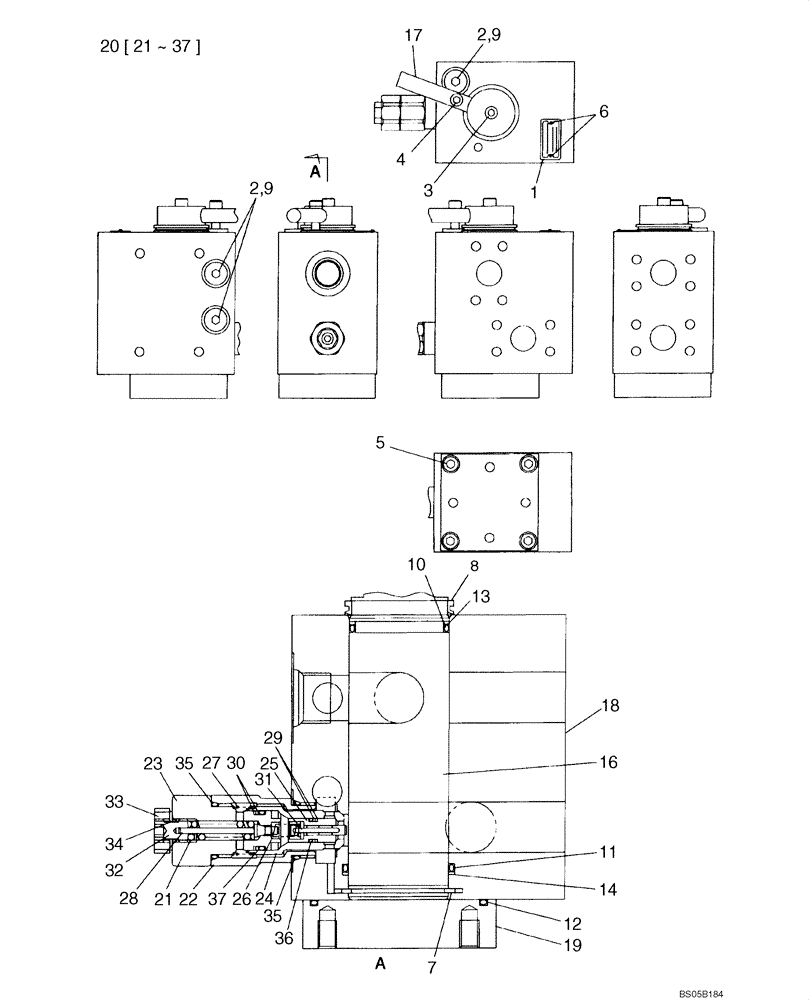

Схема запчастей Case CX225SR - (08-67) - VALVE ASSY, RELIEF - FLOW CONTROL (08) - HYDRAULICS
36
20
21
32
7
25
37
17
30
27
33
9
2
29
11
21
24
12
31
1
23
22
14
10
13
5
28
3
26
34
2
4
6
19
35
18
35
9
8
37
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KHJ2358

VALVE

Incl. 1 - 37

1шт.

1

NSS

NOT SOLD SEPARAT

Name Plate

1шт.

2

155515A1

PLUG

3/8 PF

3шт.

3

108R008Y016N

BOLT

1шт.

4

863-8030

HEX SOC SCREW,M8 x 30mm, Cl 12.9

1шт.

5

863-10025

HEX SOC SCREW,M10 x 25mm, Cl 12.9

4шт.

6

LA00769

RIVET

2шт.

7

800-1150

SNAP RING,M50, Ext

1шт.

8

LE00747

SEAL

1шт.

9

154475A1

O-RING

3шт.

10

154589A1

O-RING

1шт.

11

154609A1

O-RING

1шт.

12

154697A1

O-RING

1шт.

13

154047A1

BACK-UP RING

1шт.

14

154062A1

BACK-UP RING

1шт.

16

NSS

NOT SOLD SEPARAT

Shaft

1шт.

17

LF00030

LEVER

1шт.

19

LW00378

COVER

1шт.

20

KHJ15850

VALVE PRESSURE RELIE

Incl. 21 - 37, Replaces LJ00682

1шт.

21

NSS

NOT SOLD SEPARAT

Spring, Compression

1шт.

22

NSS

NOT SOLD SEPARAT

Adapter

1шт.

23

NSS

NOT SOLD SEPARAT

Body

1шт.

24

NSS

NOT SOLD SEPARAT

Poppet

1шт.

25

NSS

NOT SOLD SEPARAT

Poppet

1шт.

26

NSS

NOT SOLD SEPARAT

Spring

1шт.

27

NSS

NOT SOLD SEPARAT

Spring

1шт.

28

NSS

NOT SOLD SEPARAT

Valve, Needle

1шт.

29

NSS

NOT SOLD SEPARAT

Ring, Backup

1шт.

30

NSS

NOT SOLD SEPARAT

Ring, Backup

1шт.

31

NSS

NOT SOLD SEPARAT

Pin

1шт.

32

NSS

NOT SOLD SEPARAT

Screw

1шт.

33

165150A1

NUT

M12

1шт.

34

154463A1

O-RING

1шт.

35

155223A1

O-RING

2шт.

36

154457A1

O-RING

1шт.

37

154481A1

O-RING

1шт.
