(08-49) - MOUNTING - SWING MOTOR (KRC0214)

Запчасти Case CX225SR (08-49) - MOUNTING - SWING MOTOR (KRC0214) (08) - HYDRAULICS

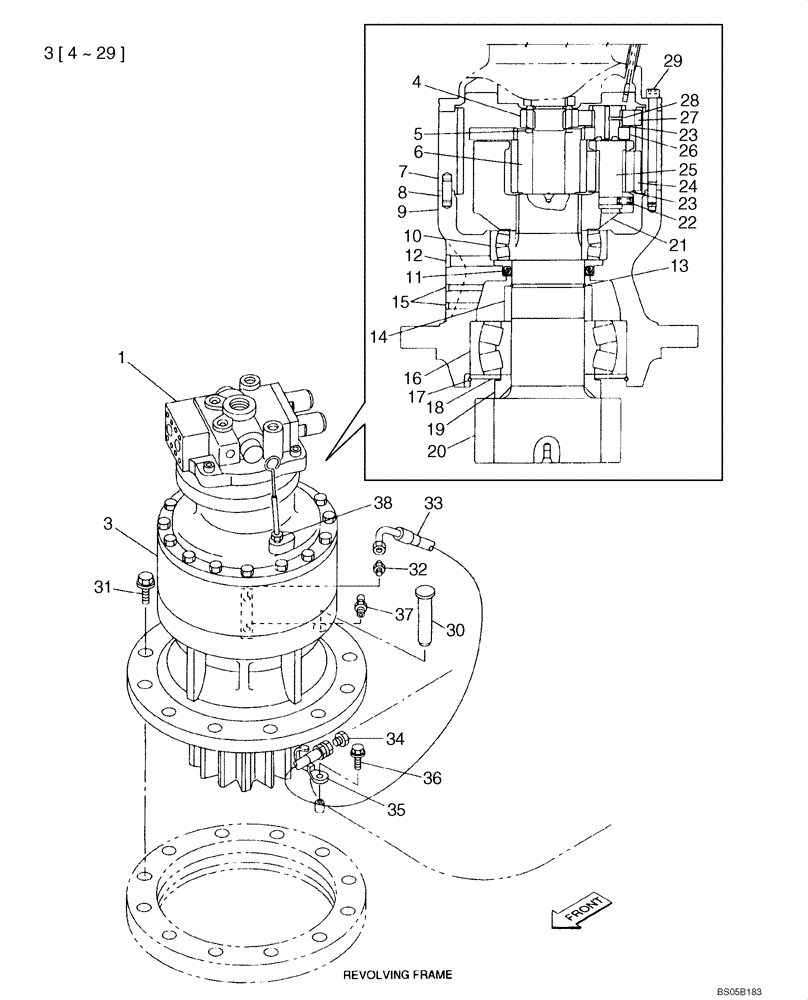

Схема запчастей Case CX225SR - (08-49) - MOUNTING - SWING MOTOR (KRC0214) (08) - HYDRAULICS
32
8
10
34
4
9
37
30
6
28
23
15
25
1
3
17
22
23
38
36
18
16
14
5
3
26
4
21
33
20
27
29
13
29
12
11
7
35
31
19
24
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KRC0214

MOTOR, HYDRAULIC

See Figures 08-50 and 08-52

1шт.

1

LJ01035R

REMAN-HYD MOTOR

CX225SR CRAWLER EXCAVATOR (NORTH AMERICA), Reman for New PN KRC0214

1шт.

1

LJ01035C

CORE-MOTOR HYDRAULIC

Return Number

1шт.

3

KRC0158

REDUCER

Incl. 4 - 29

1шт.

LN00111R

REMAN-REDUCTION UNIT

CX225SR Reman for new P/N KRC0158

1шт.

LN00111C

CORE-REDUCTION UNIT

Return Number

1шт.

4

KRC0147

GEAR

1шт.

5

KRC0154

PLATE

1шт.

6

KRC0148

GEAR

1шт.

7

KRC0151

GEAR

1шт.

8

KRC0155

PIN

4шт.

9

KRC0144

HOUSING

1шт.

10

KRC0136

ROLLER BEARING,90mm ID x 160mm OD x 40mm W

Spherical

1шт.

11

KRC0138

SEAL

1шт.

12

150824A1

PLUG

1шт.

13

KRC0141

RETAINING WIRE

1шт.

14

KRC0143

SPACER

1шт.

15

158352A1

PLUG

2шт.

16

KRC0137

BEARING,100mm ID x 215mm OD x 73mm W

1шт.

17

KRC0140

SNAP RING

1шт.

18

KRC0139

COVER

1шт.

19

KRC0142

SPACER

1шт.

20

KRC0135

SHAFT

1шт.

21

KRC0145

PINION CARRIER

GEAR CARRIER

1шт.

22

338W100Z020B

COTTER PIN

3шт.

23

KRC0156

PLATE

6шт.

24

KRC0150

GEAR

3шт.

25

KRC0153

PIN

3шт.

26

KRC0146

PINION CARRIER

GEAR CARRIER

1шт.

27

KRC0149

GEAR

3шт.

28

KRC0152

PIN

3шт.

29

KRC0163

BOLT

M12 x 45

16шт.

30

158955A1

HEADED PIN

1шт.

31

166354A1

BOLT,Sems, M20 x 75mm

M20 x 75

11шт.

32

153597A1

ADAPTER

1шт.

33

KHJ1639

HYDRAULIC HOSE

1шт.

34

KHP0501

PLUG

1шт.

35

KHR2583

CLAMP

1шт.

36

159602A1

BOLT,Sems, Hex, M6 x 16mm

1шт.

37

153630A1

LUBE NIPPLE

1шт.

38

KHJ2277

BUSHING

1шт.
