(03-03) - FUEL INJECTION SYSTEM (Apr 25 2012 2:15PM)

Запчасти Case CX210N (03-03) - FUEL INJECTION SYSTEM (Apr 25 2012 2:15PM) (03) - FUEL SYSTEM

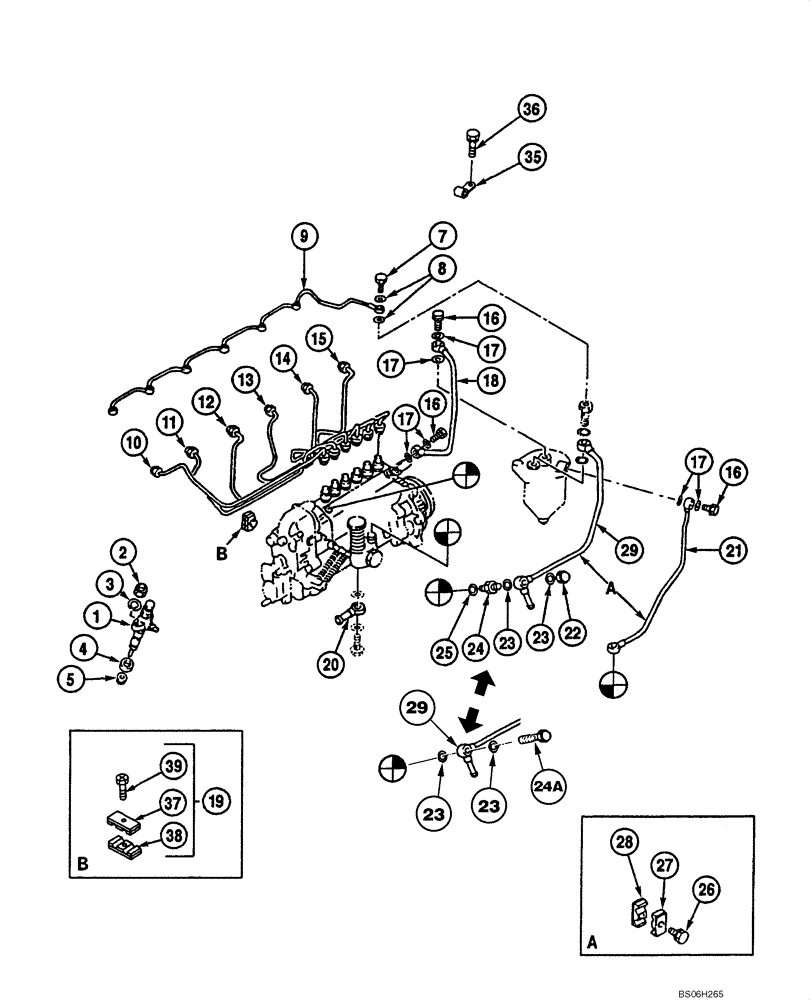

Схема запчастей Case CX210N - (03-03) - FUEL INJECTION SYSTEM (Apr 25 2012 2:15PM) (03) - FUEL SYSTEM
2
24
35
12
23
27
22
21
16
16
4
1
23
3
15
29
20
16
37
25
17
9
24a
13
14
26
39
5
23
8
29
17
36
10
18
28
7
23
17
11
19
17
38
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

288865A1

INJECTOR ASSY.

Applied For Unit With Label 6BG1TABFB - See Figure 03-10

6шт.

1

288865A1R

REMAN-INJECT NOZZLE

REMAN-INJECTION NOZZLE CX210N, CASE NARROW EXCAVATOR, ~DAC0721850 & ASN DAC211851

6шт.

1

288865A1C

CORE-NOZZLE, INJECT

Return Number

6шт.

1

87434642

INJECTOR ASSY.

Applied For Unit With Label 6BG1TABFE - See Figure 03-11

6шт.

2

289775A1

NUT

12шт.

3

289782A1

LOCK WASHER

12шт.

4

289883A1

GASKET

6шт.

5

289495A1

PACKING

6шт.

7

426418A1

BOLT

1шт.

8

289091A1

PACKING

2шт.

9

289236A1

PIPE

1шт.

10

289245A1

PIPE

1шт.

11

289244A1

PIPE

1шт.

12

289243A1

PIPE

1шт.

13

289242A1

PIPE

1шт.

14

289241A1

PIPE

1шт.

15

289240A1

PIPE

1шт.

16

289104A1

BANJO BOLT

4шт.

17

426423A1

GASKET

M5 x 20

4шт.

18

289238A1

PIPE

1шт.

19

289502A1

CLIP

6шт.

20

426417A1

PIPE

1шт.

21

289237A1

PIPE

M8 x 25

1шт.

22

289069A1

NUT

1шт.

23

426423A1

GASKET

2шт.

24

288836A1

VALVE POPPET

1шт.

24a

433859A1

VALVE POPPET

1шт.

25

426423A1

GASKET

M6 x 25

1шт.

26

289011A1

BOLT

3шт.

27

289428A1

HOSE CLIP

4шт.

28

289429A1

CLIP

4шт.

29

289239A1

PIPE

1шт.

35

289805A1

CLIP

1шт.

36

289011A1

BOLT

M6 x 30

1шт.

37

NSS

NOT SOLD SEPARAT

Bracket, Clamp

1шт.

38

NSS

NOT SOLD SEPARAT

Bracket, Clamp

1шт.

39

NSS

NOT SOLD SEPARAT

Screw

1шт.
