Запчасти Case CX210N (08-48) - CYLINDER ASSY, ARM - MODELS WITHOUT LOAD HOLD (Nov 3 2009 8:16AM) (08) - HYDRAULICS

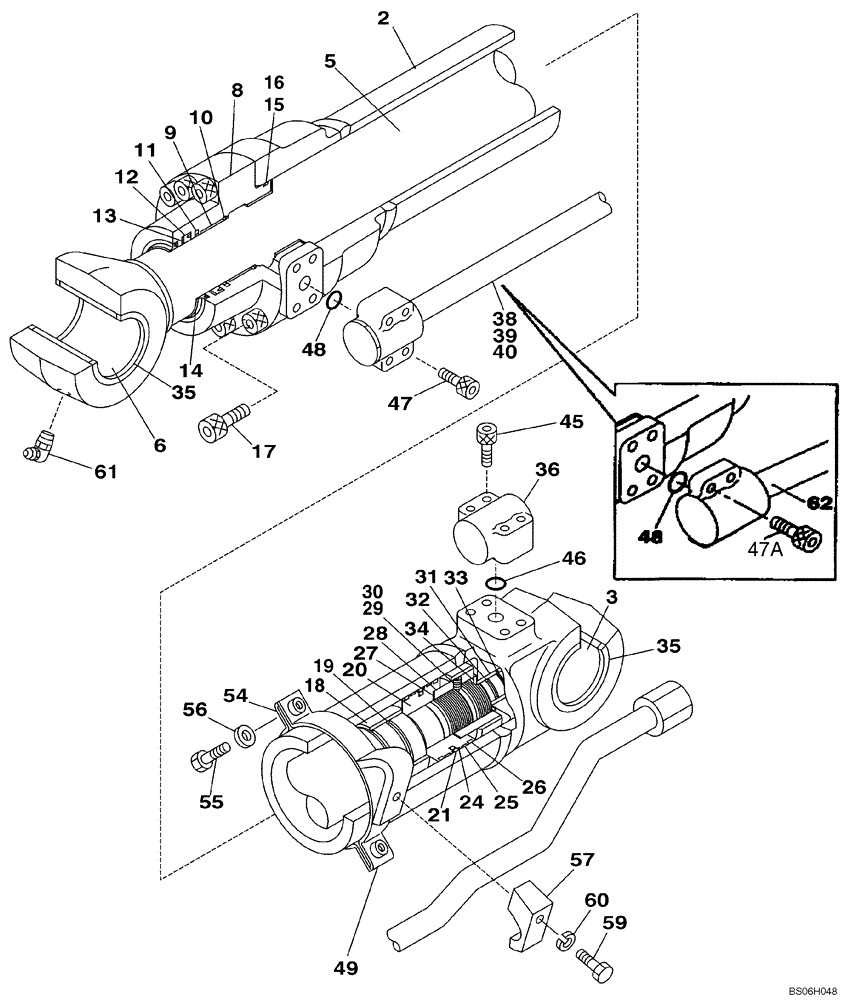

Схема запчастей Case CX210N - (08-48) - CYLINDER ASSY, ARM - MODELS WITHOUT LOAD HOLD (Nov 3 2009 8:16AM) (08) - HYDRAULICS
54
17
29
31
2
45
47a
24
18
21
11
16
19
48
15
61
49
10
36
40
34
3
9
60
8
5
39
28
35
26
57
25
59
56
20
12
27
48
14
13
47
38
46
35
62
6
30
55
33
32

Артикул

Название

Примечание

Количество

MODELS WITHOUT LOAD HOLD

1шт.

KRV3236

HYDRAULIC CYLINDER

Arm; Incl. 2 - 62

1шт.

LR00532

TUBE ASSY.

Incl. 2, 3

1шт.

2

NSS

NOT SOLD SEPARAT

Tube, Cylinder

1шт.

3

155409A1

BUSHING

1шт.

LB00585

PISTON ROD

Incl. 5, 6

1шт.

5

NSS

NOT SOLD SEPARAT

Rod, Piston

1шт.

6

155409A1

BUSHING

1шт.

8

LU00108

CYLINDER END CAP

1шт.

9

155418A1

BUSHING

1шт.

10

155706A1

RING, SNAP

RING SNAP

1шт.

11

LE00765

SCRAPER RING

1шт.

12

LE00198

O-RING

1шт.

13

LE00695

BACK-UP RING

1шт.

14

158377A1

WIPER SEAL

1шт.

15

154777A1

O-RING

1шт.

16

159994A1

BACK-UP RING

1шт.

17

166094A1

BOLT,Hex Skt, M18 x 80mm

12шт.

18

LE00696

RING

Cushion

1шт.

19

LE00697

SEAL

1шт.

20

160571A1

PISTON

1шт.

21

159961A1

SEALING RING

SEALRING

1шт.

24

159995A1

BACK-UP RING

2шт.

25

LE00698

RING

2шт.

26

160016A1

RING

2шт.

27

155722A1

SHIM

1шт.

28

LA00736

SPECIAL NUT

1шт.

29

156223A1

SET SCREW

1шт.

30

155977A1

BALL

1шт.

31

164190A1

RING

Cushion

1шт.

32

LE00690

SEAL

1шт.

33

160556A1

STOP

2шт.

34

160557A1

RING, SNAP

RING SNAP

1шт.

35

160483A1

BACK-UP RING

4шт.

36

155530A1

TUBE

1шт.

38

LK00270

HYD TUBE

Incl. 39, 40; No Longer Used, Order Ref 62, LK00478

1шт.

39

NSS

NOT SOLD SEPARAT

Plug

1шт.

40

154503A1

O-RING

1шт.

45

160301A1

BOLT

4шт.

46

154543A1

O-RING

1шт.

47

861-10050

HEX SOC SCREW,M10 x 50mm, Cl 12.9

Used With Ref 38, LK00270

4шт.

47a

863-10030

HEX SOC SCREW,M10 x 30mm, Cl 12.9

Used With Ref 62, LK00478

4шт.

48

154528A1

O-RING

1шт.

49

LD00030

CLAMP BRACKET

1шт.

54

156391A1

MOUNTING CLIP

1шт.

55

158131A1

BOLT,High Strength, M10 x 1.5 x 35mm, Cl 10.9

2шт.

56

156227A1

WASHER

2шт.

57

155717A1

COLLAR

1шт.

59

628-12055

BOLT,Hex, M12 x 1.75 x 55mm, Cl 10.9, Full Thd

1шт.

60

892-10012

LOCK WASHER,M12

1шт.

61

153912A1

LUBE NIPPLE,90 Degree, 1/8"-27 NPT x 21.5mm lg

1шт.

62

LK00478

HYD TUBE,1754, 112 mm L

1шт.

LZ00446

SEAL KIT

Incl. 11 - 16, 19, 21 - 26, 32

1шт.

Выбрано товаров: 53
