Запчасти Case CX210LR (03-02[01]) - FUEL SYSTEM (DOUBLE FUEL FILTER) (03) - FUEL SYSTEM

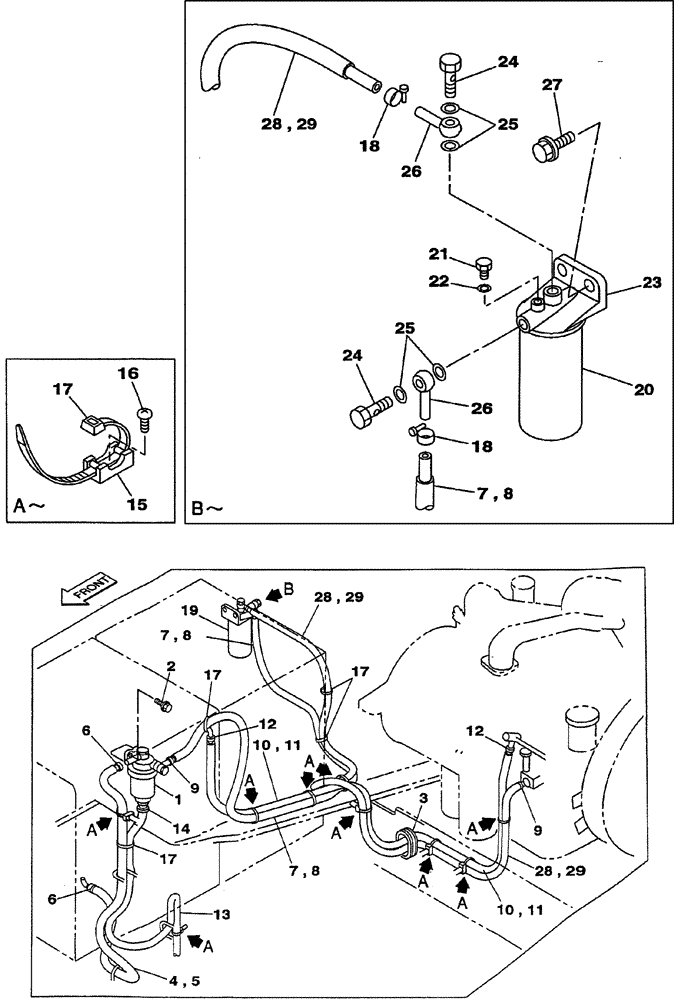

Схема запчастей Case CX210LR - (03-02[01]) - FUEL SYSTEM (DOUBLE FUEL FILTER) (03) - FUEL SYSTEM
29
11
19
27
18
22
11
25
17
21
12
17
6
29
18
2
17
10
16
23
28
9
6
28
26
14
5
13
3
4
24
7
28
29
26
20
1
17
7
25
12
8
8
15
10
9
8
7
24

Артикул

Название

Примечание

Количество

1

KRH1343

WATER TRAP

1шт.

See Page(s) 03-005D-00 01

1шт.

1

KHH0529

WATER TRAP

1шт.

See Page(s) 03-005D-01 01

1шт.

2

167182A1

BOLT,Sems, M8 x 25mm

2шт.

3

KRH1268

GROMMET

1шт.

4

KHH0453

FUEL HOSE

1шт.

5

158064A1

PLASTIC-RUBBER TUBE

1шт.

6

KHH0405

MOUNTING CLIP

2шт.

7

KHH0419

HOSE

1шт.

8

158068A1

PLASTIC-RUBBER TUBE

1шт.

9

KHH0405

MOUNTING CLIP

2шт.

10

KHH0443

FUEL HOSE

1шт.

11

158065A1

PLASTIC-RUBBER TUBE

1шт.

12

KHH0405

MOUNTING CLIP

2шт.

13

157637A1

TUBE,9.5 mm ID, 14.5 mm OD

1шт.

14

150067A1

MOUNTING CLIP

150 mm

1шт.

15

150860A1

COLLAR

9шт.

16

840-168

SCREW,Pan, M6 x 1 x 8mm, Cl 4.8

9шт.

17

150496A1

MOUNTING CLIP

250 mm

12шт.

18

KHH0405

MOUNTING CLIP

2шт.

19

KHH10010

FILTER ASSY

1шт.

Consists Of Ref Numbers 20 To 23

1шт.

20

KHH10030

FUEL FILTER

1шт.

Valid with CX210LR, CX210N Models

1шт.

21

KRH1166

PLUG

1шт.

22

KRH1167

GASKET

1шт.

23

KRH1168

FILTER HEAD

1шт.

24

BDJ0290

BANJO BOLT

2шт.

25

KHJ1253

SEALING WASHER

SEAL WASHER

4шт.

26

KRH1169

BANJO BOLT

2шт.

27

166347A1

BOLT,Sems, M10 x 30mm

2шт.

28

KHH0442

FUEL HOSE,2400.00 mm

1шт.

29

158066A1

PLASTIC-RUBBER TUBE

1шт.

Выбрано товаров: 34
