(08-49) - CYLINDER ASSY - BUCKET (KRV3237)

Запчасти Case CX210LR (08-49) - CYLINDER ASSY - BUCKET (KRV3237) (08) - HYDRAULICS

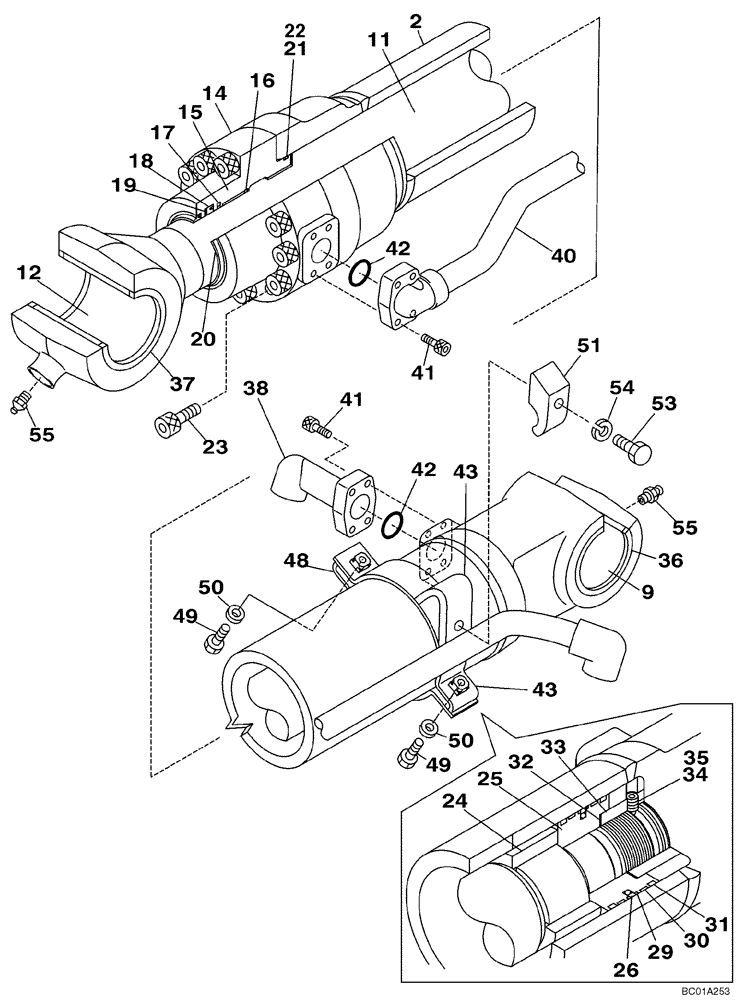

Схема запчастей Case CX210LR - (08-49) - CYLINDER ASSY - BUCKET (KRV3237) (08) - HYDRAULICS
49
18
55
41
11
49
43
17
53
2
33
55
43
51
31
42
41
26
34
14
21
22
24
25
16
50
32
9
37
54
23
12
29
36
48
20
40
50
35
19
30
42
38
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KRV3237

BUCKET CYLINDER

Bucket; Incl. 2 - 55

1шт.

KRV3237R

REMAN-HYD CYLINDER

CX210LR, CX240LR, Both CASE LONG REACH CRAWLER EXCAVATOR, CX210, CX240, Both CASE STANDARD CRAWLER EXCAVATOR, CX210N CASE NARROW EXCAVATOR ~DAC0721850 & ASN DAC211851, All (NORTH AMERICA), Bucket

1шт.

KRV3237C

CORE-HYD CYLINDER

Return Number

1шт.

LR00534

HYD CYL SLEEVE

Incl. 2, 9

1шт.

2

NSS

NOT SOLD SEPARAT

Tube, Cylinder

1шт.

9

160534A1

BUSHING

1шт.

LB00587

PISTON ROD

Incl. 11, 12

1шт.

11

NSS

NOT SOLD SEPARAT

Rod, Piston

1шт.

12

160535A1

BUSHING

1шт.

14

LU00101

CYLINDER END CAP

1шт.

15

155430A1

BUSHING

1шт.

16

155696A1

RING, SNAP

RING SNAP

1шт.

17

LE00766

SEAL,80mm ID x 96.2mm OD x 5.8mm Thk

1шт.

18

155132A1

RING,80mm ID x 95mm OD x 9mm Thk

1шт.

19

155241A1

BACK-UP RING

1шт.

20

158033A1

WIPER SEAL

1шт.

21

154741A1

O-RING

1шт.

22

160812A1

BACK-UP RING

1шт.

23

161059A1

BOLT,Hex Skt, M16 x 70mm, Cl 12.9

10шт.

24

LE00702

RING

Cushion

1шт.

25

LJ00664

PISTON

1шт.

26

160824A1

SEALING RING

1шт.

29

160813A1

BACK-UP RING

1шт.

30

LE00703

RING

1шт.

31

160827A1

RING

2шт.

32

155721A1

SHIM

1шт.

33

LA00735

SPECIAL NUT

1шт.

34

156223A1

SET SCREW

1шт.

35

155977A1

BALL

1шт.

36

160482A1

WIPER SEAL

2шт.

37

160484A1

WIPER SEAL

2шт.

38

LK00290

TUBE

2шт.

40

LK00425

HYD TUBE

Replaces LR00667

2шт.

41

862-10030

HEX SOC SCREW,M10 x 30mm, Cl 12.9

8шт.

42

154528A1

O-RING

2шт.

43

LD00031

CLAMP BRACKET

1шт.

48

LD00040

CLAMP BRACKET

1шт.

49

158131A1

BOLT,High Strength, M10 x 1.5 x 35mm, Cl 10.9

2шт.

50

156227A1

WASHER

2шт.

51

155717A1

COLLAR

1шт.

53

628-12055

BOLT,Hex, M12 x 1.75 x 55mm, Cl 10.9, Full Thd

1шт.

54

892-10012

LOCK WASHER,M12

1шт.

55

153630A1

LUBE NIPPLE

2шт.

LZ00447

SEAL KIT

Incl. 17 - 22, 26 - 31

1шт.
