Запчасти Case CX210LR (08-47) - CYLINDER ASSY - BOOM (08) - HYDRAULICS

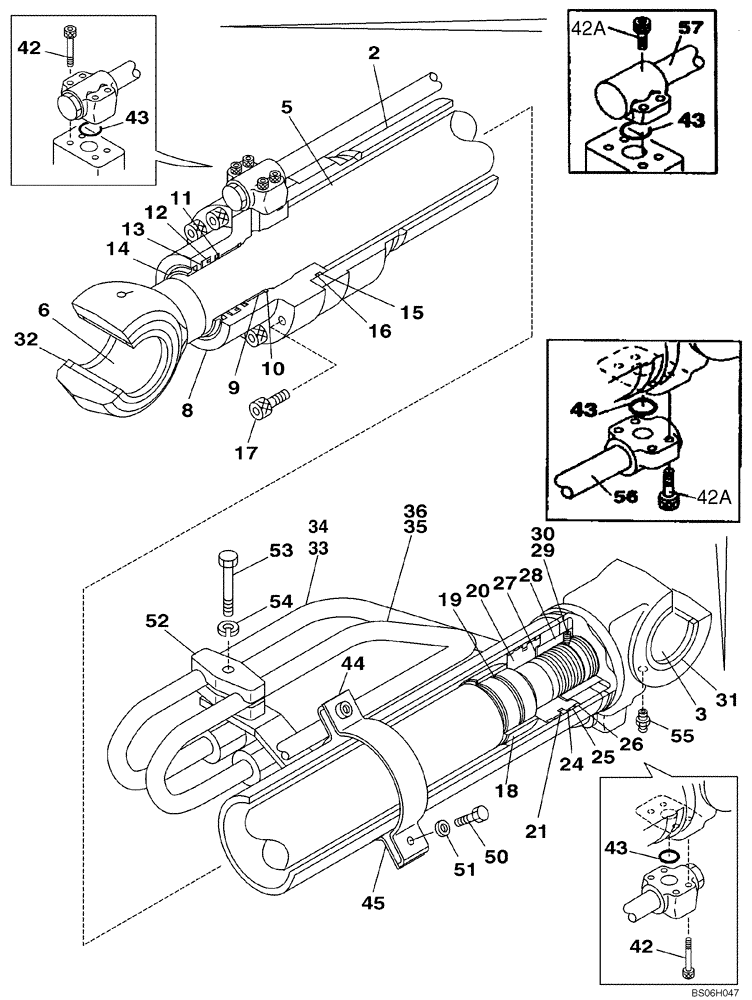

Схема запчастей Case CX210LR - (08-47) - CYLINDER ASSY - BOOM (08) - HYDRAULICS
28
44
56
45
6
34
3
57
17
27
42
2
14
20
42
29
10
8
43
26
51
50
31
35
53
5
9
18
42a
52
11
55
43
25
43
36
24
16
32
42a
15
54
43
21
13
12
30
19
33

Артикул

Название

Примечание

Количество

KRV18910

HYDRAULIC CYLINDER

Boom, Left Hand; Incl. 2 - 57, Replaces KRV3235

1шт.

LR00651

HYD CYL SLEEVE

Incl. 2, 3

1шт.

2

NSS

NOT SOLD SEPARAT

Tube, Cylinder

1шт.

3

160532A1

BUSHING

1шт.

LB00583

PISTON ROD

Incl. 5, 6

1шт.

5

NSS

NOT SOLD SEPARAT

Rod, Piston

1шт.

6

160533A1

BUSHING

1шт.

8

LU00106

CYLINDER END CAP

1шт.

9

155419A1

BUSHING

1шт.

10

155697A1

RING, SNAP

RING SNAP

1шт.

11

LE00764

SCRAPER RING

1шт.

12

155131A1

RING

1шт.

13

155232A1

BACK-UP RING

1шт.

14

158147A1

WIPER SEAL

1шт.

15

154753A1

O-RING,114.4mm ID x 3.1mm Width

1шт.

16

155234A1

BACK-UP RING

1шт.

17

161059A1

BOLT,Hex Skt, M16 x 70mm, Cl 12.9

12шт.

18

158845A1

RING

1шт.

19

LE00704

SEAL

1шт.

20

160217A1

JACK PISTON

1шт.

21

155313A1

SEALING RING

1шт.

24

LE00705

BACK-UP RING

2шт.

25

LE00706

RING

2шт.

26

155308A1

RING

2шт.

27

155721A1

SHIM

1шт.

28

LA00735

SPECIAL NUT

1шт.

29

156223A1

SET SCREW

1шт.

30

155977A1

BALL

1шт.

31

160483A1

BACK-UP RING

2шт.

32

160484A1

WIPER SEAL

2шт.

33

LK00336

TUBE

Incl. 34; No Longer Used, Order Ref 56, LK00476

1шт.

34

154503A1

O-RING

1шт.

35

LK00276

HYD TUBE

Incl. 36; No Longer Used, Order Ref 57, LK00477

1шт.

36

154503A1

O-RING

1шт.

42

861-10050

HEX SOC SCREW,M10 x 50mm, Cl 12.9

Used With Ref 33 And 35, LK00336 And LK00276

8шт.

42a

861-10030

HEX SOC SCREW,M10 x 30mm, Cl 12.9

Used with Ref 56 and 57, LK00476 And LK00477

8шт.

43

154528A1

O-RING

2шт.

44

LD00033

CLAMP BRACKET

1шт.

45

156376A1

MOUNTING CLIP

1шт.

50

158131A1

BOLT,High Strength, M10 x 1.5 x 35mm, Cl 10.9

1шт.

51

156227A1

WASHER

2шт.

52

155701A1

COLLAR

2шт.

53

153910A1

BOLT,High Strength, Hex, M14 x 80mm

1шт.

54

892-11014

LOCK WASHER,14.5mm ID x 24.1mm OD x 4.5mm Thk

1шт.

55

153630A1

LUBE NIPPLE

1шт.

56

LK00476

TUBE ASSY.

1шт.

57

LK00477

HYD TUBE

1шт.

LZ00445

SEAL KIT

Incl. 11 - 16, 19, 21 - 26

1шт.

Выбрано товаров: 48
