(06-04) - MOTOR ASSY - GEAR ASSY, REDUCTION

Запчасти Case CX160 (06-04) - MOTOR ASSY - GEAR ASSY, REDUCTION (06) - POWER TRAIN

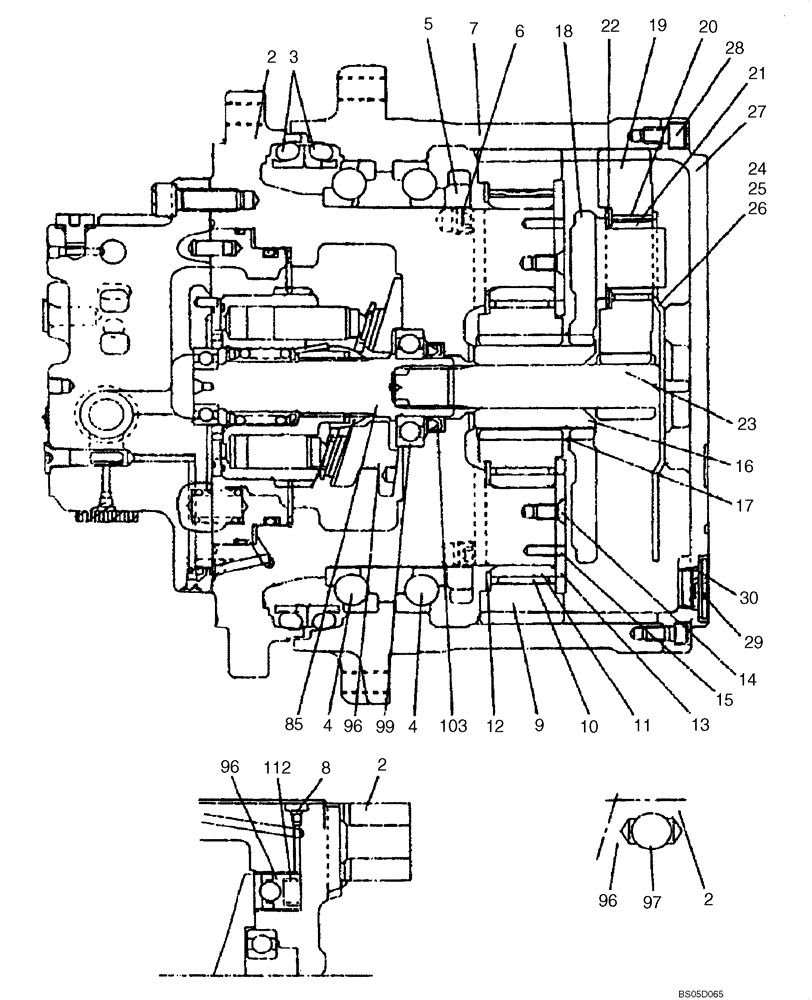

Схема запчастей Case CX160 - (06-04) - MOTOR ASSY - GEAR ASSY, REDUCTION (06) - POWER TRAIN
11
22
15
20
30
6
28
96
97
2
24
18
12
85
23
7
25
103
10
2
96
19
96
5
13
16
112
27
4
9
2
21
4
14
3
29
8
26
17
99
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KLA0156

MOTO-REDUCTION GEAR

Transmission, Includes All Parts On Figures 06-04 - 06-06

1шт.

LN00083

REDUCER

Incl. 2 - 30

1шт.

2

NSS

NOT SOLD SEPARAT

Holder, Brush

1шт.

3

LE01126

SEAL

Seal, Floating (Included in Seal Kit LZ00652)

2шт.

4

LB010520

BALL BEARING

2шт.

5

LA00811

NUT

1шт.

6

LK00360

PLUG

4шт.

7

LT00116

HOUSING

1шт.

8

163548A1

PLUG

2шт.

9

LC00190

GEAR, PLANETARY

GEAR, PLANET

4шт.

10

LB00750

NEEDLE BEARING

4шт.

11

LB00751

RING RACE

4шт.

12

155390A1

THRUST WASHER

4шт.

13

LR00824

PLATE, THRUST

4шт.

14

LV00029

SCREW

4шт.

15

338W060Z025B

COTTER PIN

4шт.

16

LC00191

GEAR

1шт.

17

LA00812

RING, SNAP

RING SNAP

1шт.

18

LS00188

HOLDER

1шт.

19

LC00192

GEAR, PLANETARY

GEAR, PLANET

3шт.

20

LB00752

NEEDLE BEARING

3шт.

21

LB00753

RING RACE

3шт.

22

LA00813

WASHER, THRUST

3шт.

23

LC00193

GEAR

1шт.

LZ00488

SEAL KIT

Incl. 24 - 26

1шт.

24

NSS

NOT SOLD SEPARAT

Plate, Thrust

1шт.

25

NSS

NOT SOLD SEPARAT

Plate, Thrust

1шт.

26

NSS

NOT SOLD SEPARAT

Plate, Thrust

1шт.

27

LW00372

COVER

1шт.

28

863-10016

HEX SOC SCREW,M10 x 16mm, Cl 12.9

12шт.

29

165681A1

PLUG

3шт.

30

154503A1

O-RING

3шт.

85

LB01007

SHAFT

1шт.

96

LR00825

PLATE

1шт.

97

LB00754

BALL

2шт.

98

NSS

NOT SOLD SEPARAT

Piston

1шт.

99

LB00755

BALL BEARING,40mm ID x 80mm OD x 18mm W

1шт.

103

LE00982

OIL SEAL

1шт.

112

LG00413

COMPRESSION SPRING

2шт.

LZ00652

SEAL KIT

Incl. Ref 3, 30

1шт.

LZ00487

REDUCER

Incl. Ref 2, 5, 98

1шт.
