Запчасти Case CX160 (08-71) - CYLINDER ASSY, BOOM, RIGHT HAND - MODELS WITHOUT LOAD HOLD (08) - HYDRAULICS

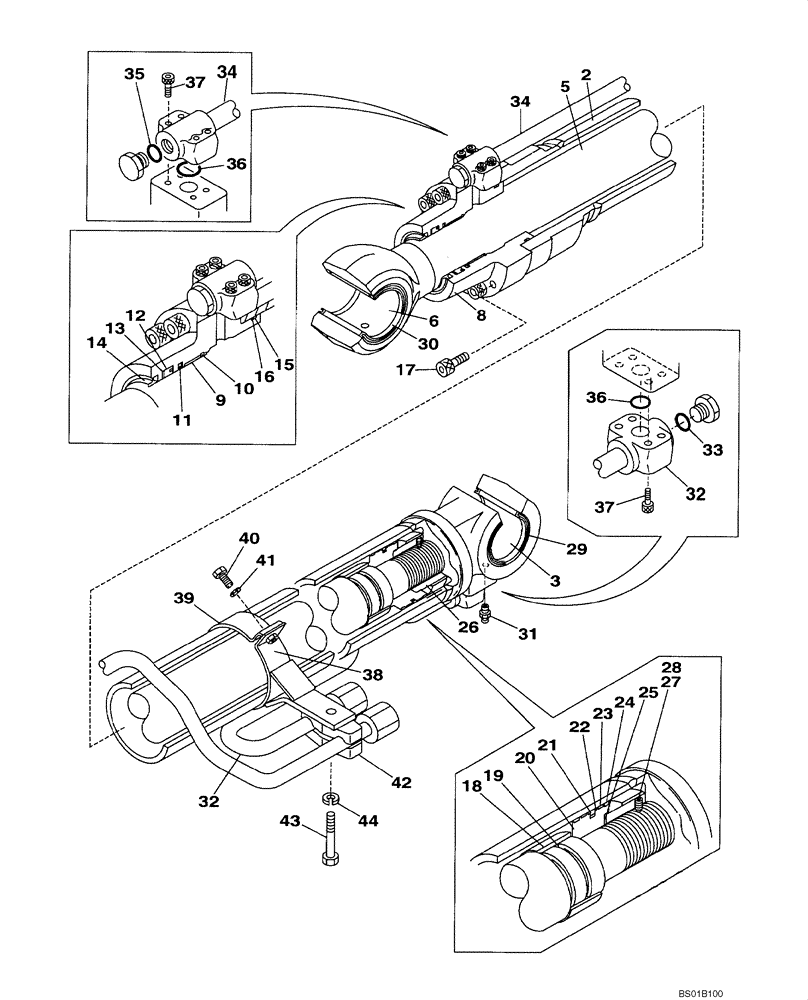

Схема запчастей Case CX160 - (08-71) - CYLINDER ASSY, BOOM, RIGHT HAND - MODELS WITHOUT LOAD HOLD (08) - HYDRAULICS
21
19
35
22
33
44
26
15
25
17
16
41
30
34
27
6
5
32
10
28
12
29
42
39
32
18
24
9
23
8
38
11
34
31
2
37
13
20
36
14
36
37
43
40
3

Артикул

Название

Примечание

Количество

KLV0307

HYDRAULIC CYLINDER

Incl. 2 - 44

1шт.

LR00686

HYD CYL SLEEVE

Incl. 2, 3

1шт.

2

NSS

NOT SOLD SEPARAT

Tube, Cylinder

1шт.

3

LB00653

BUSHING

1шт.

LB00654

PISTON ROD

Incl. 5, 6

1шт.

5

NSS

NOT SOLD SEPARAT

Rod, Piston

1шт.

6

155411A1

BUSHING

1шт.

8

LU00102

CYLINDER END CAP

1шт.

9

155430A1

BUSHING

1шт.

10

155696A1

RING, SNAP

RING SNAP

1шт.

11

LE00766

SEAL,80mm ID x 96.2mm OD x 5.8mm Thk

1шт.

12

155132A1

RING,80mm ID x 95mm OD x 9mm Thk

1шт.

13

155241A1

BACK-UP RING

1шт.

14

158033A1

WIPER SEAL

1шт.

15

154741A1

O-RING

1шт.

16

160812A1

BACK-UP RING

1шт.

17

161059A1

BOLT,Hex Skt, M16 x 70mm, Cl 12.9

10шт.

18

155160A1

RING

1шт.

19

LE00726

RING

Cushion

1шт.

20

160943A1

PISTON

1шт.

21

160824A1

SEALING RING

1шт.

22

160813A1

BACK-UP RING

2шт.

23

LE00703

RING

2шт.

24

160827A1

RING

2шт.

25

155723A1

WASHER

1шт.

26

LA00774

SPECIAL NUT

1шт.

27

156223A1

SET SCREW

1шт.

28

155977A1

BALL

1шт.

29

164446A1

WIPER SEAL

2шт.

30

160483A1

BACK-UP RING

2шт.

31

153630A1

LUBE NIPPLE

1шт.

32

LR00690

HYD TUBE

Incl. 33

1шт.

33

154503A1

O-RING

1шт.

34

LR00691

HYD TUBE

Incl. 35

1шт.

35

154503A1

O-RING

1шт.

36

154528A1

O-RING

2шт.

37

861-10050

HEX SOC SCREW,M10 x 50mm, Cl 12.9

8шт.

38

LD00065

CLAMP BRACKET

1шт.

39

160999A1

MOUNTING CLIP

1шт.

40

158131A1

BOLT,High Strength, M10 x 1.5 x 35mm, Cl 10.9

2шт.

41

156227A1

WASHER

2шт.

42

155701A1

COLLAR

2шт.

43

153910A1

BOLT,High Strength, Hex, M14 x 80mm

1шт.

44

892-11014

LOCK WASHER,14.5mm ID x 24.1mm OD x 4.5mm Thk

1шт.

LZ00451

SEAL KIT

Incl. 11 - 16, 19, 21 - 24

1шт.

Выбрано товаров: 45
