(02-04A) - RADIATOR ASSY

Запчасти Case CX160 (02-04A) - RADIATOR ASSY (02) - ENGINE

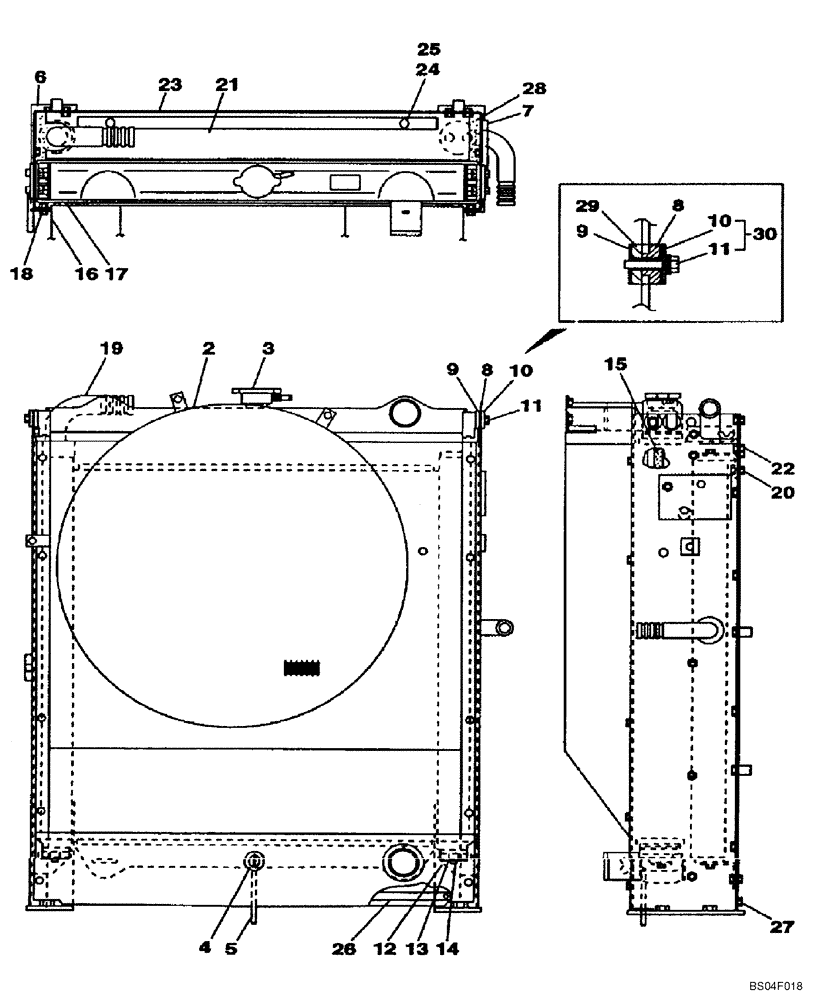

Схема запчастей Case CX160 - (02-04A) - RADIATOR ASSY (02) - ENGINE
7
6
26
29
22
27
18
12
9
21
2
25
3
11
5
30
10
20
8
14
13
8
10
23
17
28
9
16
11
24
4
15
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

NSS

NOT SOLD SEPARAT

Radiator Assy, Incl. 1 - 30, Not Serviced As An Assembly

1шт.

LN00069

RADIATOR

Incl. 2 - 5

1шт.

2

LN00070

RADIATOR

1шт.

3

165655A1

CAP

Radiator

1шт.

4

LK00283

FAUCET

Valve Drain

1шт.

5

LK00284

HOSE

1шт.

6

LS00168

BRACKET

1шт.

7

LS00169

BRACKET

1шт.

8

LQ00029

PACKING RING

Replaces LQ00022

2шт.

9

LH00318

COLLAR

Replaces LH00233

2шт.

10

LA00680

WASHER

2-4шт.

11

LA00688

BOLT,Spcl

2-4шт.

12

LQ00023

SEAL, RUBBER

RUBBER SEAL

2шт.

13

LA00682

WASHER

2шт.

14

165648A1

FLANGE BOLT

2шт.

15

LE00717

PACKING

Seal

2шт.

16

LW00355

SHROUD ASSY.

Fan

1шт.

17

LE00717

PACKING

Seal

2шт.

18

164554A1

FLANGE BOLT

10шт.

19

LN00071

OIL COOLER

1шт.

20

164554A1

FLANGE BOLT

8шт.

21

LW00308

COVER

P.I.N. DAC0716099 - DAC0716514, Uses Ref 28, LE00767 Seal

1шт.

21a

LW00455

SHROUD

P.I.N.DAC0716515 and After, Does Not Need a Seal.

1шт.

22

164554A1

FLANGE BOLT

2шт.

21

LJ00673

FILTER

Air

1шт.

24

LUG0096

BOLT,Spcl

Incl. 10, 11

2шт.

25

895-10006

WASHER,6.6mm ID x 12mm OD x 1.6mm Thk

2шт.

26

LG00316

CENTRAL RAIL

Rail

1шт.

27

164554A1

FLANGE BOLT

2шт.

28

LE00767

GASKET

Used With Ref. 21, LW00308 Cover

2шт.

29

LQ00030

PACKING RING

2шт.

30

LA00680

WASHER

2шт.
