(08-104) - HYDRAULIC CIRCUIT - BUCKET CYLINDER - OFFSET BACKHOE BOOM

Запчасти Case CX135SR (08-104) - HYDRAULIC CIRCUIT - BUCKET CYLINDER - OFFSET BACKHOE BOOM (08) - HYDRAULICS

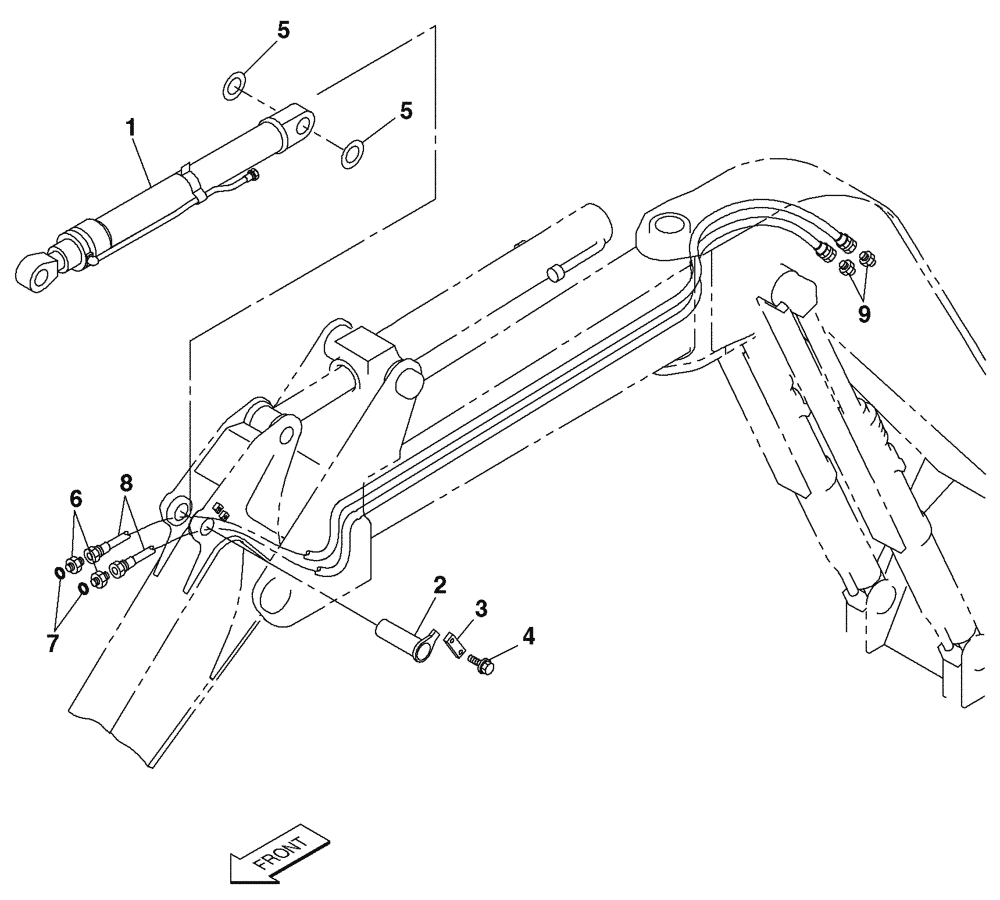

Схема запчастей Case CX135SR - (08-104) - HYDRAULIC CIRCUIT - BUCKET CYLINDER - OFFSET BACKHOE BOOM (08) - HYDRAULICS
1
7
9
8
4
5
2
6
3
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KMV2549

HYDRAULIC CYLINDER

See Figure 08-105

1шт.

2

KMV2614

PIN

1шт.

3

KHV0456

PLATE

1шт.

4

166351A1

BOLT,Sems, M10 x 20mm

2шт.

5

160734A1

SHIM

1шт.

6

151650A1

HYD CONNECTOR,1/2" NPT O-Ring x 1/2" NPT

Include(s) 7

2шт.

7

154487A1

O-RING

1шт.

8

KMV11330

HOSE ASSY.

2шт.

9

KHJ0507

ADAPTER

2шт.
