(08-103) - DIPPER CYLINDER - OFFSET BACKHOE BOOM WITH SAFETY VALVE

Запчасти Case CX135SR (08-103) - DIPPER CYLINDER - OFFSET BACKHOE BOOM WITH SAFETY VALVE (08) - HYDRAULICS

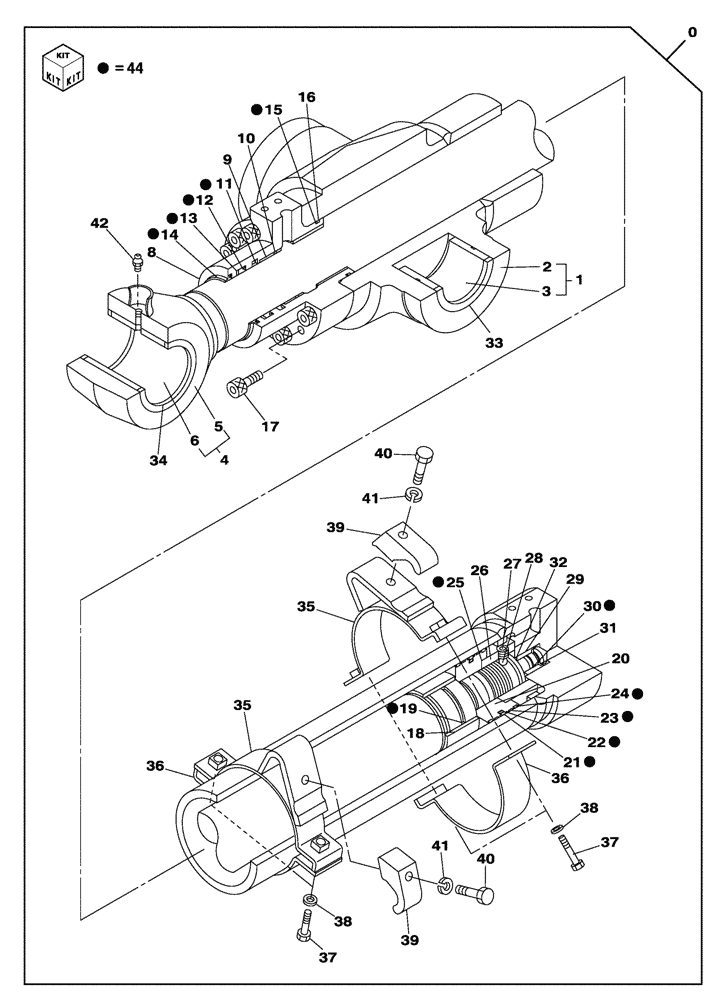

Схема запчастей Case CX135SR - (08-103) - DIPPER CYLINDER - OFFSET BACKHOE BOOM WITH SAFETY VALVE (08) - HYDRAULICS
44
2
36
33
13
39
27
44
40
17
44
11
37
34
5
4
0
15
12
30
25
41
44
6
44
37
14
32
18
38
20
9
16
44
35
36
44
22
28
44
44
44
44
38
44
29
41
10
39
42
23
26
3
24
19
40
31
8
1
21
44
35
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

0

KMV2555

HYDRAULIC CYLINDER

Include(s) 1 - 44

1шт.

1

LR00945

HYD CYL SLEEVE

Include(s) 2, 3

1шт.

2

NSS

NOT SOLD SEPARAT

1шт.

3

LKU0163

BUSHING

2шт.

4

LB00818

PISTON ROD

Include(s) 5, 6

1шт.

5

NSS

NOT SOLD SEPARAT

1шт.

6

161030A1

BUSHING

1шт.

8

LU00120

CYLINDER END CAP

1шт.

9

160843A1

BUSHING

1шт.

10

160870A1

BACK-UP RING

1шт.

11

LE00880

RING

1шт.

12

160781A1

RING,75mm ID x 90mm OD x 9mm Thk

1шт.

13

160808A1

BACK-UP RING

1шт.

14

160783A1

WIPER SEAL

1шт.

15

154721A1

O-RING,99.4mm ID x 3.1mm Width

1шт.

16

161880A1

BACK-UP RING

1шт.

17

108R014Z065R

BOLT

12шт.

18

160872A1

RING

1шт.

19

LE00881

RING

1шт.

20

161911A1

PISTON

1шт.

21

155330A1

SEALING RING

1шт.

22

161881A1

BACK-UP RING

2шт.

23

LE00725

RING

2шт.

24

161883A1

BACK-UP RING

2шт.

25

LH00036

COMPRESSION SPRING

1шт.

26

LA00773

SPECIAL NUT

1шт.

27

156223A1

SET SCREW

1шт.

28

155977A1

BALL

1шт.

29

LAU0182

RING

1шт.

30

LE00727

RING

1шт.

31

160876A1

STOP

2шт.

32

LE00902

RING

1шт.

33

160482A1

WIPER SEAL

2шт.

34

164446A1

WIPER SEAL

2шт.

35

LD00074

CLAMP BRACKET

2шт.

36

161925A1

MOUNTING CLIP

2шт.

37

158131A1

BOLT,High Strength, M10 x 1.5 x 35mm, Cl 10.9

4шт.

38

156227A1

WASHER

4шт.

39

155717A1

COLLAR

2шт.

40

628-12055

BOLT,Hex, M12 x 1.75 x 55mm, Cl 10.9, Full Thd

M12 x 55

2шт.

41

892-10012

LOCK WASHER,M12

2шт.

42

153630A1

LUBE NIPPLE

1шт.

44

LZ00455

SEAL KIT

Include(s) 11 - 16, 19, 21 - 25, 30

1шт.
