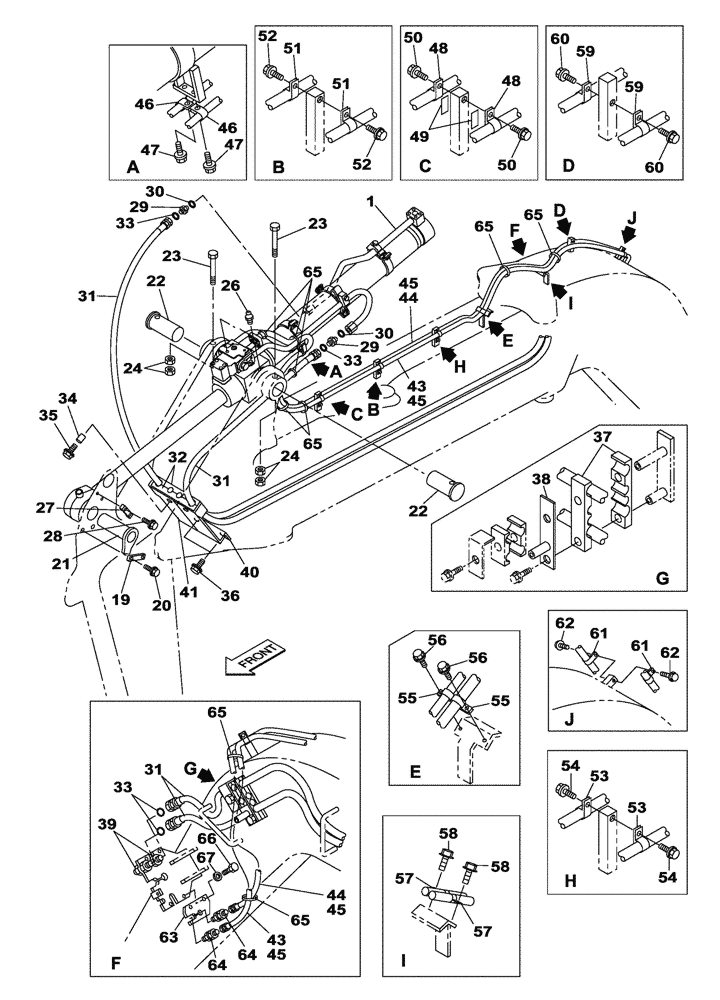

Запчасти Case CX135SR (08-102[01]) - HYDRAULIC CIRCUIT - DIPPER CYLINDER WITH SAFETY VALVE - OFFSET BACKHOE BOOM (08) - HYDRAULICS

1

REF

INSTRUCTION

See Figure(s) 08-102 02

1шт.

19

KHV0457

PLATE

1шт.

20

166351A1

BOLT,Sems, M10 x 20mm

2шт.

21

KMV2617

PIN

1шт.

22

KMV1835

PIN

2шт.

23

514-1038

BOLT,Hex, M16 x 1.5 x 160mm, Cl 10.9

2шт.

24

829-13416

NUT,M16 x 1.5, Cl 10

M16; 10

4шт.

26

153630A1

LUBE NIPPLE

2шт.

27

KMV2660

BRACKET

1шт.

28

166347A1

BOLT,Sems, M10 x 30mm

M10 x 30

1шт.

29

KHJ1348

ADAPTER

Include(s) 30

2шт.

30

154503A1

O-RING

1шт.

31

KMV11340

HOSE ASSY.

5450 mm

2шт.

32

KMV2530

HOSE CLAMP

4шт.

33

KHJ1360

O-RING,0.07" Thk x 0.739" ID

4шт.

34

KAV2149

BOSS

2шт.

35

158919A1

CAPTIVE WASHER SCREW,Hex Wshr Hd, M12 x 1.75 x 35mm, Cl 10.9, Spcl

2шт.

36

166352A1

BOLT

M12 x 30

2шт.

37

KMV2195

HOSE CLAMP

2шт.

38

KMV2198

PLATE

1шт.

39

KHJ2041

ADAPTER

1шт.

40

KMV2493

PLATE

1шт.

41

KMV2494

PLATE

1шт.

43

KHJ2302

HYDRAULIC HOSE

1шт.

44

169159A1

HYDRAULIC HOSE,9.50 mm ID x 5000.00 mm

1шт.

45

157768A1

PLASTIC-RUBBER TUBE

130 mm

2шт.

46

162149A1

COLLAR

2шт.

47

166345A1

BOLT

M8 x 16

2шт.

48

162149A1

COLLAR

2шт.

49

KAV2419

RUBBER PAD

2шт.

50

166345A1

BOLT

M8 x 16

2шт.

51

162148A1

CLIP

2шт.

52

166345A1

BOLT

M8 x 16

2шт.

53

162148A1

CLIP

2шт.

54

166345A1

BOLT

M8 x 16

2шт.

55

162148A1

CLIP

2шт.

56

166345A1

BOLT

M8 x 16

2шт.

57

162148A1

CLIP

2шт.

58

166345A1

BOLT

M8 x 16

2шт.

59

162148A1

CLIP

2шт.

60

166345A1

BOLT

M8 x 16

2шт.

61

162148A1

CLIP

2шт.

62

166345A1

BOLT

M8 x 16

2шт.

63

KMV14150

SUPPORT

1шт.

64

162826A1

ADAPTER

2шт.

65

150067A1

MOUNTING CLIP

11шт.

66

627-12025

BOLT,Hex, M12 x 1.75 x 25mm, Cl 10.9, Full Thd

2шт.

67

150811A1

WASHER

2шт.
