(08-100) - HYDRAULIC CIRCUIT - DIPPER CYLINDER WITHOUT SAFETY VALVE - OFFSET BACKHOE BOOM

Запчасти Case CX135SR (08-100) - HYDRAULIC CIRCUIT - DIPPER CYLINDER WITHOUT SAFETY VALVE - OFFSET BACKHOE BOOM (08) - HYDRAULICS

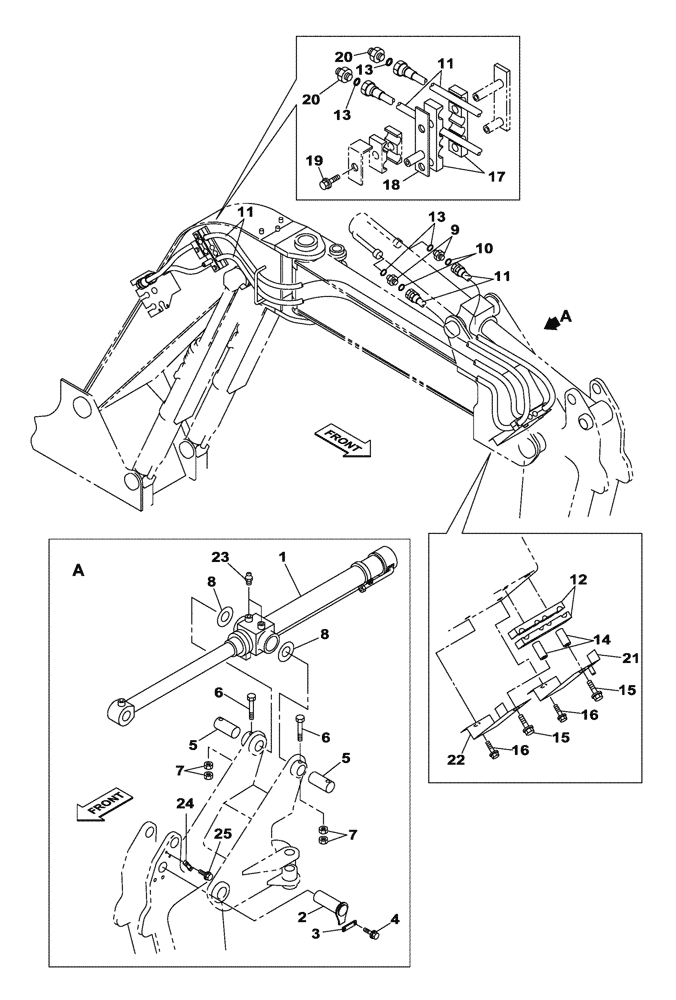

Схема запчастей Case CX135SR - (08-100) - HYDRAULIC CIRCUIT - DIPPER CYLINDER WITHOUT SAFETY VALVE - OFFSET BACKHOE BOOM (08) - HYDRAULICS
23
16
15
5
11
14
6
5
20
17
15
4
1
19
8
13
11
13
16
7
9
3
10
6
24
8
22
21
11
25
13
18
7
20
12
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KMV2551

HYDRAULIC CYLINDER

See Figure 08-101

1шт.

2

KMV2617

PIN

1шт.

3

KHV0457

PLATE

1шт.

4

166351A1

BOLT,Sems, M10 x 20mm

M10 x 20

2шт.

5

KMV1835

PIN

2шт.

6

514-1038

BOLT,Hex, M16 x 1.5 x 160mm, Cl 10.9

2шт.

7

829-13416

NUT,M16 x 1.5, Cl 10

4шт.

8

KRV1177

SHIM

1шт.

9

KHJ1348

ADAPTER

Include(s) 10

2шт.

10

154503A1

O-RING

1шт.

11

KMV11340

HOSE ASSY.

5450 mm

2шт.

12

KMV2530

HOSE CLAMP

4шт.

13

KHJ1360

O-RING,0.07" Thk x 0.739" ID

4шт.

14

KAV2149

BOSS

2шт.

15

158919A1

CAPTIVE WASHER SCREW,Hex Wshr Hd, M12 x 1.75 x 35mm, Cl 10.9, Spcl

2шт.

16

166352A1

BOLT

M12 x 30

2шт.

17

KMV2195

HOSE CLAMP

2шт.

18

KMV2198

PLATE

1шт.

19

166352A1

BOLT

M12 x 30

1шт.

20

KHJ2041

ADAPTER

2шт.

21

KMV2493

PLATE

1шт.

22

KMV2494

PLATE

1шт.

23

153630A1

LUBE NIPPLE

2шт.

24

KMV2660

BRACKET

1шт.

25

166347A1

BOLT,Sems, M10 x 30mm

M10 x 30

2шт.
