(08-06) - HYDRAULICS - CONTROL VALVE SUPPLY

Запчасти Case CX135SR (08-06) - HYDRAULICS - CONTROL VALVE SUPPLY (08) - HYDRAULICS

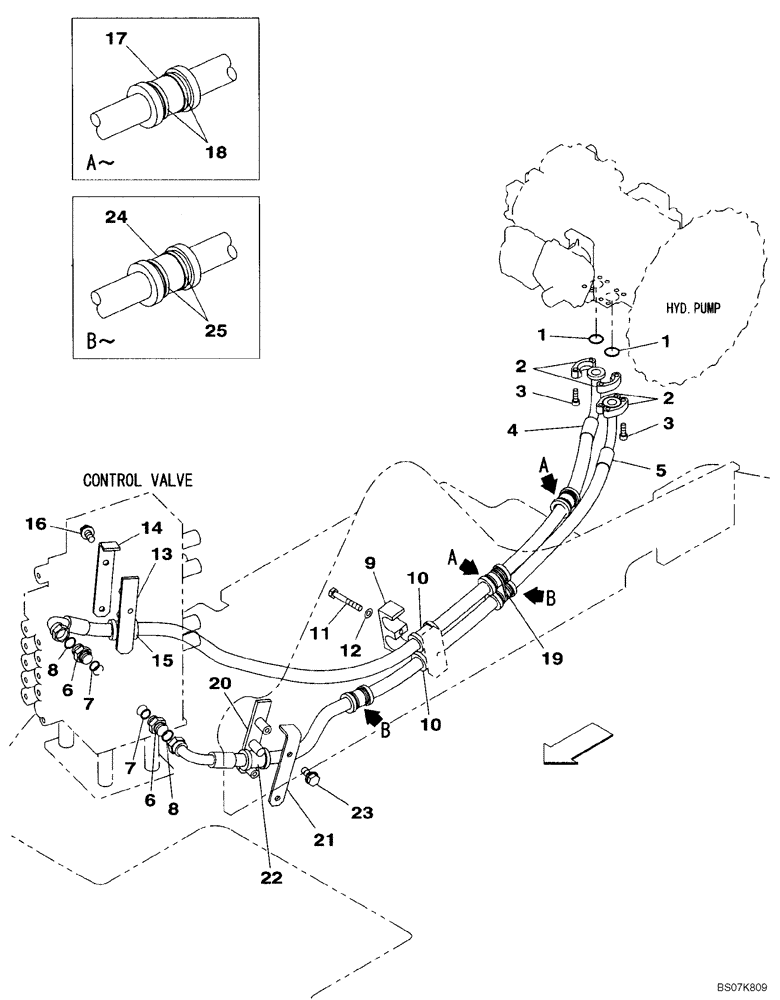

Схема запчастей Case CX135SR - (08-06) - HYDRAULICS - CONTROL VALVE SUPPLY (08) - HYDRAULICS
15
24
3
2
1
12
8
7
20
7
6
23
5
10
16
13
17
3
25
14
21
11
9
19
1
4
8
6
10
18
22
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

155210A1

O-RING

2шт.

2

152598A1

HALF-COLLAR

4шт.

3

862-10030

HEX SOC SCREW,M10 x 30mm, Cl 12.9

8шт.

4

KMJ11260

HOSE ASSY.

1шт.

5

KMJ11270

HOSE ASSY.

1шт.

6

KHJ1348

ADAPTER

2шт.

7

154503A1

O-RING

1шт.

8

KHJ1360

O-RING,0.07" Thk x 0.739" ID

2шт.

9

KHJ2283

COLLAR

1шт.

10

KHJ2023

HOSE CLAMP

2шт.

11

827-10070

BOLT,Hex, M10 x 1.5 x 70mm, Cl 10.9

1шт.

12

150409A1

WASHER

M10

1шт.

13

KMJ3048

BRACKET

1шт.

14

KMJ3049

PLATE

1шт.

15

KHJ2023

HOSE CLAMP

1шт.

16

166052A1

BOLT

M10X25

2шт.

17

KHJ2023

HOSE CLAMP

2шт.

18

150496A1

MOUNTING CLIP

4шт.

19

150498A1

MOUNTING CLIP

1шт.

20

KMJ3048

BRACKET

1шт.

21

KMJ3049

PLATE

1шт.

22

KHJ2023

HOSE CLAMP

1шт.

23

166052A1

BOLT

M10X20

2шт.

24

KHJ2023

HOSE CLAMP

2шт.

25

150496A1

MOUNTING CLIP

4шт.
