(04-21) - ELECTRICAL CIRCUIT - LAMP, WORK - OFFSET BACKHOE BOOM

Запчасти Case CX135SR (04-21) - ELECTRICAL CIRCUIT - LAMP, WORK - OFFSET BACKHOE BOOM (04) - ELECTRICAL SYSTEMS

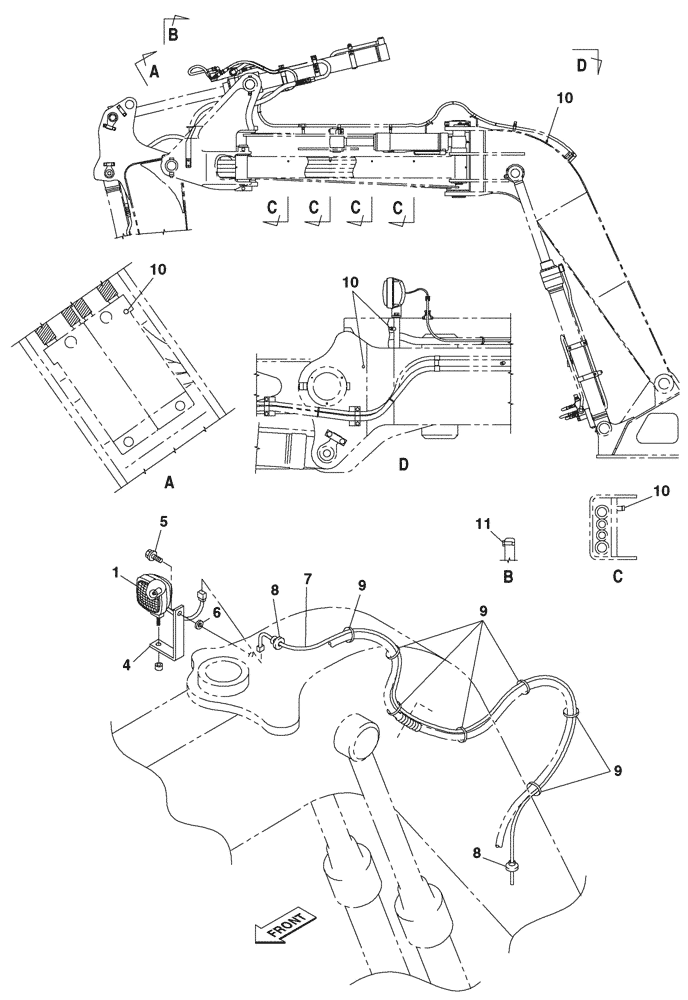

Схема запчастей Case CX135SR - (04-21) - ELECTRICAL CIRCUIT - LAMP, WORK - OFFSET BACKHOE BOOM (04) - ELECTRICAL SYSTEMS
9
10
8
10
9
10
11
4
6
7
8
1
5
9
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHR2475

WORK LAMP

Include(s) 2, 3, See Figure(s) 04-07

1шт.

2

KHR2476

WORK LAMP

1шт.

Not Illustrated

1шт.

3

KHR2477

BULB

1шт.

Not Illustrated

1шт.

4

KAV2161

BRACKET

1шт.

5

166352A1

BOLT

M12 x 30

1шт.

6

150811A1

WASHER

1шт.

7

KMV2656

WIRE HARNESS

Include(s) 8

1шт.

8

KEV0360

GROMMET

2шт.

9

150496A1

MOUNTING CLIP

250mm

1шт.

10

156559A1

BOLT,High Strength, Hex, M6 x 12mm, W/ LW

M6 x 12

8шт.

11

627-8020

BOLT,Hex, M8 x 1.25 x 20mm, Cl 10.9, Full Thd

1шт.
