(03-02[02]) - FUEL LINES

Запчасти Case CX135SR (03-02[02]) - FUEL LINES (03) - FUEL SYSTEM

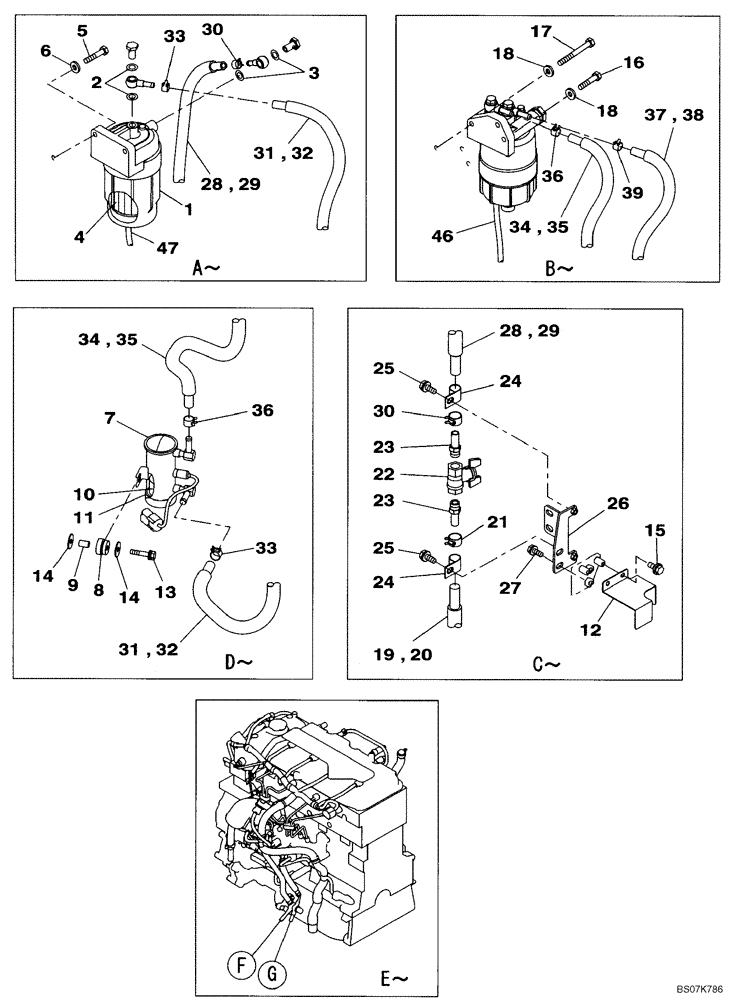

Схема запчастей Case CX135SR - (03-02[02]) - FUEL LINES (03) - FUEL SYSTEM
6
5
35
4
23
26
28
35
9
27
32
1
12
31
17
18
2
16
3
36
29
13
24
14
30
31
28
25
33
29
23
21
36
24
37
34
10
47
39
33
15
32
22
38
20
19
34
7
30
25
18
11
46
14
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHH12020

FILTER ASSY

1шт.

2

158678A1

GASKET

2шт.

3

158676A1

GASKET

1шт.

4

KHH12030

FUEL FILTER

1шт.

4a

155467A1

PLUG, DRAIN

Not Illustrated

1шт.

5

827-8040

BOLT,Hex, M8 x 1.25 x 40mm, Cl 10.9

2шт.

6

153081A1

WASHER

2шт.

7

KHH11880

FEED PUMP

1шт.

8

KHH10470

GROMMET

2шт.

9

KHH10480

COLLAR

2шт.

10

KHH11890

FILTER SCREEN

1шт.

11

KHH11900

GASKET

1шт.

12

KMH10760

COVER

COVER

1шт.

13

162056A1

BOLT,Spcl, M6 x 30mm

M6X30

2шт.

14

150529A1

WASHER

4шт.

15

166350A1

BOLT

M8X20

2шт.

16

827-8040

BOLT,Hex, M8 x 1.25 x 40mm, Cl 10.9

1шт.

17

102R008Y075R

BOLT

M8X75

1шт.

18

153081A1

WASHER

2шт.

19

KHH12130

FUEL HOSE

Rubber

1шт.

20

158063A1

PLASTIC-RUBBER TUBE

1шт.

21

KHH0405

MOUNTING CLIP

2шт.

22

158923A1

DRAIN VALVE

1шт.

23

157929A1

FITTING

2шт.

24

162148A1

CLIP

2шт.

25

KHJ1215

BOLT,Spcl

M8X25

2шт.

26

KMH10670

BRACKET

BRACKET

1шт.

27

166052A1

BOLT

M10X25

2шт.

28

KHH12890

FUEL HOSE

Rubber Replaces KHH12140

1шт.

29

158060A1

PLASTIC-RUBBER TUBE

1шт.

30

KHH0405

MOUNTING CLIP

2шт.

31

KHH11980

FUEL HOSE

Rubber

1шт.

32

150774A1

PLASTIC-RUBBER TUBE

1шт.

33

KHH0405

MOUNTING CLIP

2шт.

34

KHH12150

FUEL HOSE,800.00 mm

Rubber

1шт.

35

KHR13370

PLASTIC-RUBBER TUBE

1шт.

36

KHH0405

MOUNTING CLIP

2шт.

37

NSS

NOT SOLD SEPARAT

HOSE, RUBBER

1шт.

38

158067A1

PLASTIC-RUBBER TUBE

1шт.

39

KHH0405

MOUNTING CLIP

2шт.

46

KHH12170

PLASTIC-RUBBER TUBE

TUBE, VINYL

1шт.

47

KHH12160

PLASTIC-RUBBER TUBE

TUBE, VINYL

1шт.
