(05-03) - TRACK - IDLER

Запчасти Case CX135SR (05-03) - TRACK - IDLER (11) - TRACKS/STEERING

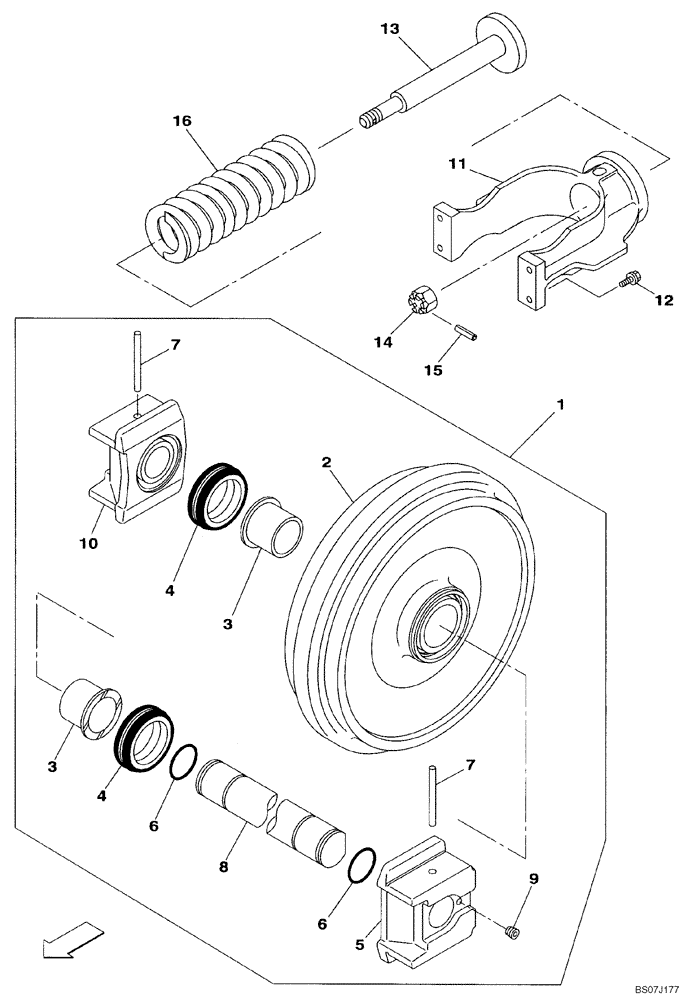

Схема запчастей Case CX135SR - (05-03) - TRACK - IDLER (11) - TRACKS/STEERING
7
10
11
6
1
8
7
15
6
5
13
4
3
4
9
2
16
14
3
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KNA11040

FLEETING PULLEY

Incl. 2 - 10

2шт.

2

KMA1266

FLEETING PULLEY

2шт.

3

KNA0447

BUSHING

4шт.

4

KHA0041

SEAL

4шт.

5

KNA11050

HUB

2шт.

6

154607A1

O-RING

4шт.

7

KMA1296

PIN

4шт.

8

KMA1267

ROLLER SHAFT

2шт.

9

150821A1

PLUG

2шт.

10

KNA11060

HUB

2шт.

11

KMA1299

FORK

2шт.

12

165929A1

BOLT,Sems, M16

M16X50

8шт.

13

KMA1300

ROD

2шт.

14

165R039HSN

NUT

1шт.

15

738-1663

LOCK PIN,M6 x 63, Slotted

2шт.

16

KNA10530

TENSION SPRING

2шт.
