(09-15) - HEATER HOSES

Запчасти Case CX135SR (09-15) - HEATER HOSES (09) - CHASSIS/ATTACHMENTS

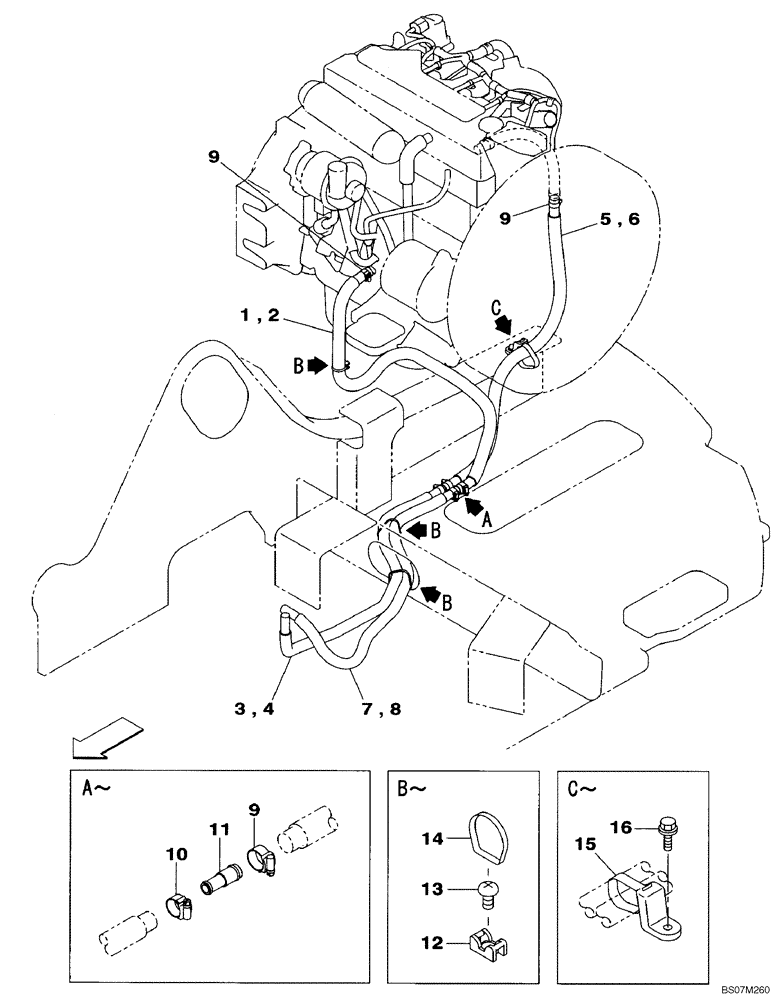

Схема запчастей Case CX135SR - (09-15) - HEATER HOSES (09) - CHASSIS/ATTACHMENTS
5
10
8
9
16
13
6
15
12
3
1
14
9
11
9
4
7
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHR19000

HOSE

1100 mm

1шт.

2

166124A1

PLASTIC-RUBBER TUBE

1шт.

3

KHR17510

HOSE

1200 mm

1шт.

4

MPR2205

PLASTIC-RUBBER TUBE

1шт.

5

KHR15690

HOSE

1000 mm

1шт.

6

KBR10990

PLASTIC-RUBBER TUBE

1шт.

7

KHR17510

HOSE

1200 mm

1шт.

8

MPR2205

PLASTIC-RUBBER TUBE

1шт.

9

157915A1

CLAMP

4шт.

10

157914A1

CLAMP

2шт.

11

KAR0215

NIPPLE, LUBE

NIPPLE

2шт.

12

150860A1

COLLAR

3шт.

13

840-168

SCREW,Pan, M6 x 1 x 8mm, Cl 4.8

3шт.

14

150496A1

MOUNTING CLIP

3шт.

15

KHR2581

CLAMP

1шт.

16

KHJ1215

BOLT,Spcl

M8X25

1шт.
