(08-98) - CYLINDER ASSY, DOZER BLADE - MODELS WITHOUT LOAD HOLD

Запчасти Case CX135SR (08-98) - CYLINDER ASSY, DOZER BLADE - MODELS WITHOUT LOAD HOLD (08) - HYDRAULICS

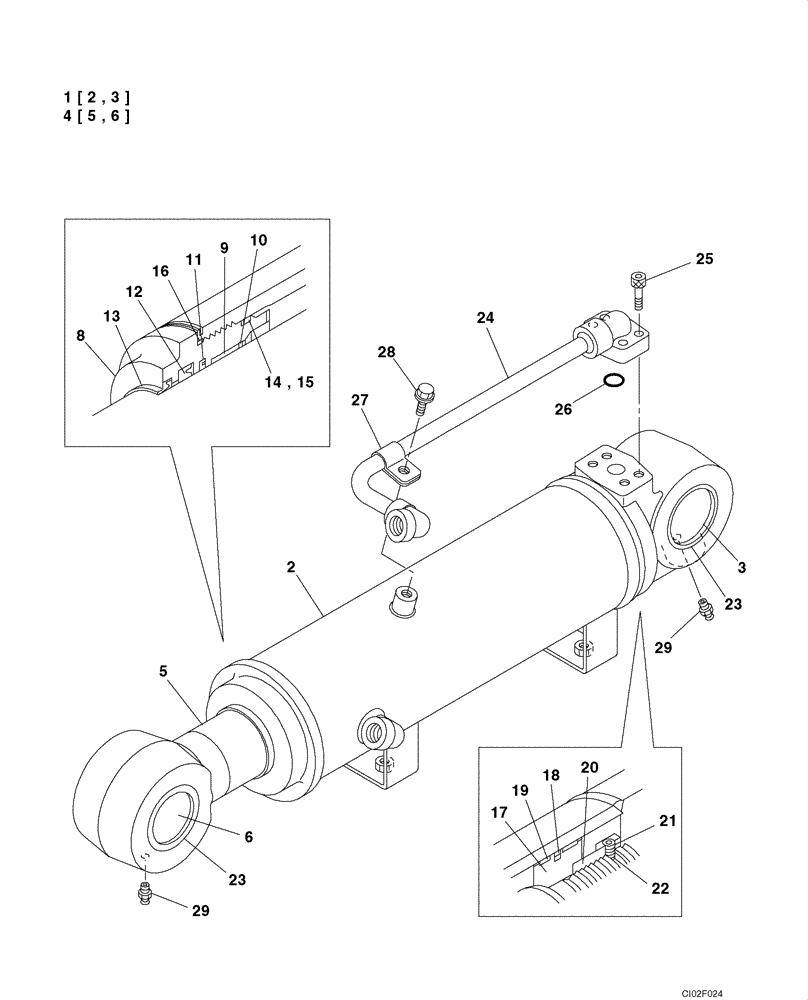

Схема запчастей Case CX135SR - (08-98) - CYLINDER ASSY, DOZER BLADE - MODELS WITHOUT LOAD HOLD (08) - HYDRAULICS
3
28
27
2
17
24
9
18
16
12
23
8
20
26
3
13
22
25
5
6
23
11
29
14
5
19
15
1
6
29
10
21
2
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KMV2367

HYDRAULIC CYLINDER

Right Hand, Incl. 1 - 29

1шт.

KMV2367R

REMAN-HYD CYLINDER

CX135SR CRAWLER EXCAVATOR TIER 3, Right Hand (3/08-)

1шт.

KMV2367C

CORE-HYD CYLINDER

Return Number

1шт.

1

LR00729

HYD CYL SLEEVE

Incl. 2, 3

1шт.

2

NSS

NOT SOLD SEPARAT

Tube, Cylinder

1шт.

3

LB00686

BUSHING

1шт.

4

LB00684

PISTON ROD

Incl. 5, 6

1шт.

5

NSS

NOT SOLD SEPARAT

Rod, Piston

1шт.

6

LB00686

BUSHING

1шт.

8

LU00134

CYLINDER END CAP

1шт.

9

155433A1

BUSHING

1шт.

10

155699A1

RING, SNAP

RING SNAP

1шт.

11

LE00857

RING

1шт.

12

155130A1

RING

1шт.

13

LE00420

SEAL

1шт.

14

154733A1

O-RING

1шт.

15

LE00906

BACK-UP RING

1шт.

16

154741A1

O-RING

Replaces LE00602

1шт.

17

LJ00866

JACK PISTON

1шт.

18

155310A1

SEALING RING

1шт.

19

LE00907

GUIDE RING

2шт.

20

LA00773

SPECIAL NUT

1шт.

21

156223A1

SET SCREW

1шт.

22

155977A1

BALL

1шт.

23

LAU0090

SEAL

4шт.

24

LR00731

PIPE

1шт.

25

861-8025

HEX SOC SCREW,M8 x 25mm, Cl 12.9

4шт.

26

154499A1

O-RING

1шт.

27

LS00170

COLLAR

1шт.

28

LA00789

BOLT,Spcl

1шт.

29

153630A1

LUBE NIPPLE

2шт.

LZ00457

SEAL KIT

Incl. 11 - 16, 18, 19

1шт.
