(08-87) - HYDRAULICS - BLADE, DOZER (DAC0713246 - )

Запчасти Case CX135SR (08-87) - HYDRAULICS - BLADE, DOZER (DAC0713246 - ) (08) - HYDRAULICS

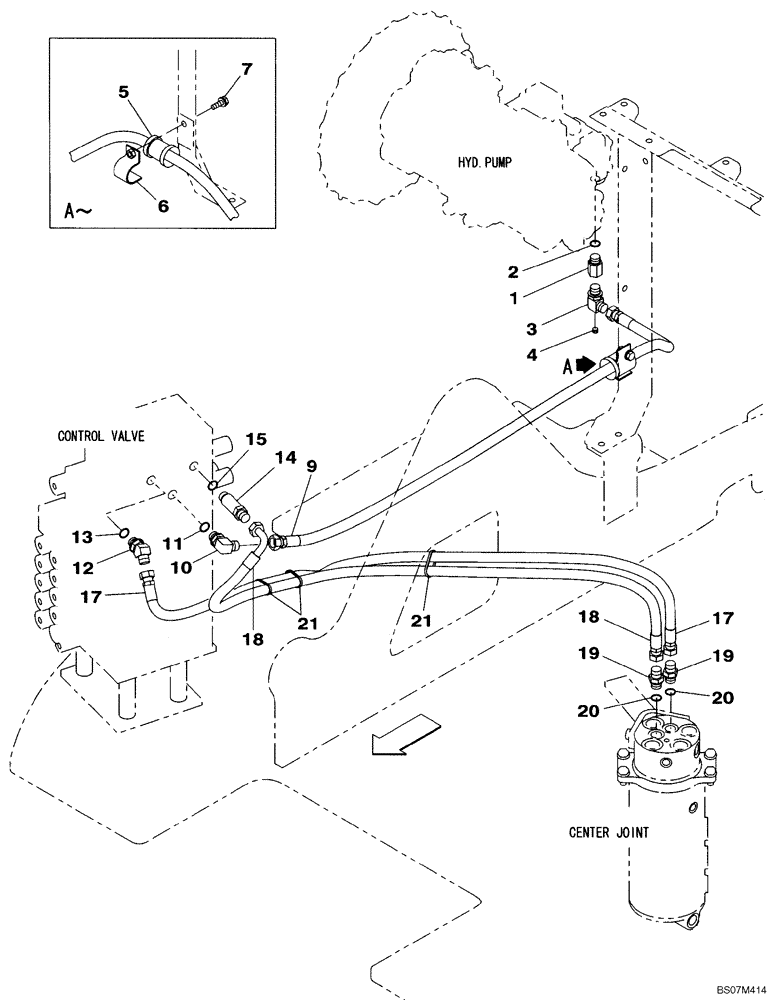

Схема запчастей Case CX135SR - (08-87) - HYDRAULICS - BLADE, DOZER (DAC0713246 - ) (08) - HYDRAULICS
3
6
18
17
10
15
7
11
1
21
18
20
9
21
20
5
17
19
14
12
19
2
13
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHJ1713

STUD

1шт.

2

154487A1

O-RING

1шт.

3

KHJ1205

ELBOW

1шт.

4

158352A1

PLUG

1шт.

5

KHJ2021

HOSE CLAMP

1шт.

6

KHJ17150

HOSE CLAMP

1шт.

7

166347A1

BOLT,Sems, M10 x 30mm

M10X30

1шт.

9

KMJ2708

HOSE ASSY.,12.70 mm ID x 1720.00 mm

1шт.

10

150919A1

ELBOW,90 Degree, 1/2" O-Ring x 1/2"

1шт.

11

154487A1

O-RING

1шт.

12

157585A1

ELBOW

1шт.

13

154487A1

O-RING

1шт.

14

167645A1

FITTING

1шт.

15

154487A1

O-RING

1шт.

17

KMJ2708

HOSE ASSY.,12.70 mm ID x 1720.00 mm

1шт.

18

KMJ3064

HOSE ASSY.,12.70 mm ID x 1550.00 mm

1шт.

19

159361A1

ADAPTER

Replaces 151650A1

2шт.

20

154487A1

O-RING

1шт.

21

150496A1

MOUNTING CLIP

3шт.
