(08-45[02]) - VALVE ASSY - HAND CONTROL

Запчасти Case CX135SR (08-45[02]) - VALVE ASSY - HAND CONTROL (08) - HYDRAULICS

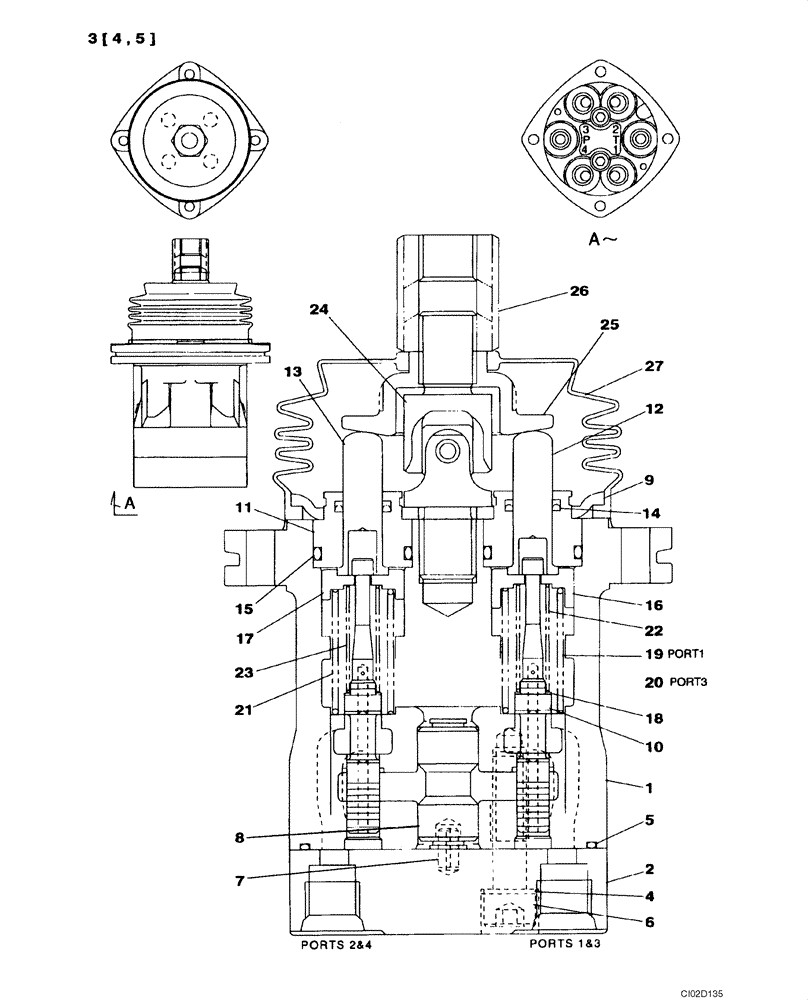

Схема запчастей Case CX135SR - (08-45[02]) - VALVE ASSY - HAND CONTROL (08) - HYDRAULICS
4
19
21
6
5
13
7
23
2
25
3
9
20
16
22
18
12
1
27
11
26
5
10
14
15
17
24
8
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

DAC0812514 - AFTER

1шт.

KHJ1925

CONTROL BLOCK

Incl. 1 - 27

1шт.

1

NSS

NOT SOLD SEPARAT

Case

1шт.

2

LR00784

PLATE

1шт.

3

LE00944

SEAL

Incl. 4, 5

1шт.

4

LA00055

WASHER

2шт.

5

LE00945

O-RING

1шт.

6

862-8035

HEX SOC SCREW,M8 x 35mm, Cl 12.9

2шт.

7

738-1510

LOCK PIN,M5 x 10, Slotted

1шт.

8

LKC0006

BUSHING

1шт.

9

LR00537

PLATE

1шт.

10

NSS

NOT SOLD SEPARAT

Spool, Valve

4шт.

11

160070A1

PLUG

4шт.

12

160026A1

THREADED ROD

2шт.

13

160027A1

THREADED ROD

2шт.

14

CDP0818

OIL SEAL

4шт.

15

154491A1

O-RING

4шт.

16

LR00785

SPRING SEAT

2шт.

17

LR00786

SPRING SEAT

2шт.

18

LA00057

SET OF WASHERS

4шт.

19

LG00309

COMPRESSION SPRING

1шт.

20

LG00310

COMPRESSION SPRING

1шт.

21

LG00311

COMPRESSION SPRING

2шт.

22

LG00312

COMPRESSION SPRING

2шт.

23

LG00313

COMPRESSION SPRING

2шт.

24

155255A1

FLEXIBLE JOINT

1шт.

25

LR00540

PLATE

1шт.

26

156165A1

NUT

1шт.

27

LQ00024

BELLOWS

1шт.
