(06-02A) - FINAL DRIVE - GEAR ASSY, REDUCTION

Запчасти Case CX135SR (06-02A) - FINAL DRIVE - GEAR ASSY, REDUCTION (06) - POWER TRAIN

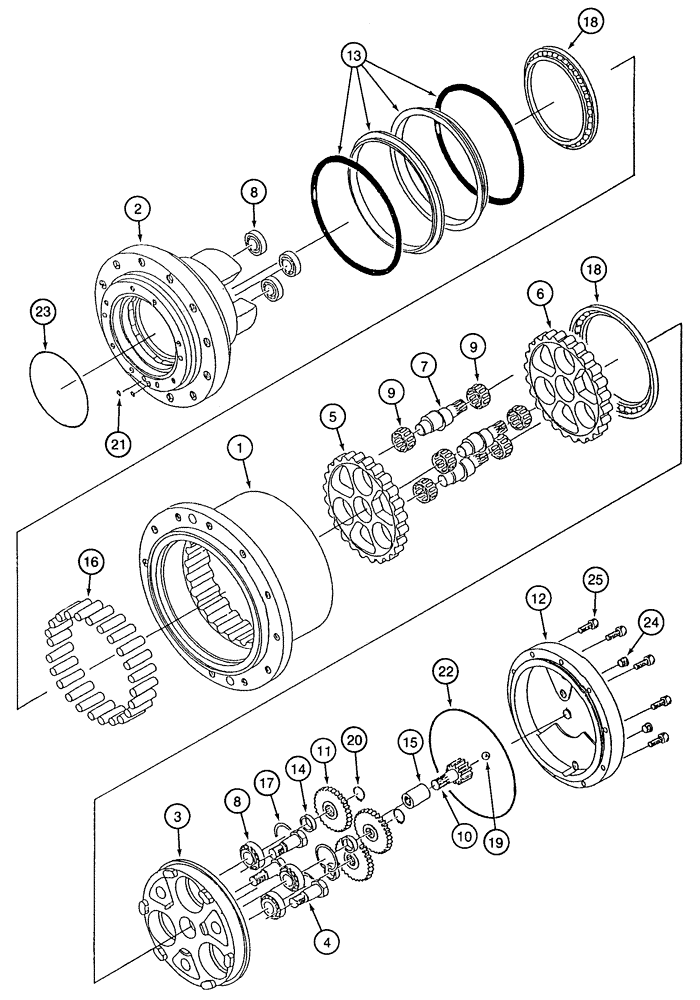

Схема запчастей Case CX135SR - (06-02A) - FINAL DRIVE - GEAR ASSY, REDUCTION (06) - POWER TRAIN
7
4
8
23
19
2
18
5
24
22
21
6
11
15
9
1
17
18
8
25
12
14
20
10
16
9
3
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

LN00072

REDUCER

Incl. 1 - 25, Replaces 164693A1, Before ordering parts, check diameter of reamer bolt. This breakdown is for 24mm Diameter.

2шт.

1

165294A1

HUB

1шт.

165303A1

HUB ASSY.

Incl. 2, 3

1шт.

2

NSS

NOT SOLD SEPARAT

Spindle

1шт.

3

NSS

NOT SOLD SEPARAT

Flange

1шт.

4

165290A1

BOLT

Reamer-Type, 24mm Diameter

3шт.

5

NSS

NOT SOLD SEPARAT

Gear, Revolving

1шт.

6

NSS

NOT SOLD SEPARAT

Gear, Revolving

1шт.

7

NSS

NOT SOLD SEPARAT

Shaft

3шт.

8

NSS

NOT SOLD SEPARAT

Bearing, Roller

6шт.

9

NSS

NOT SOLD SEPARAT

Bearing, Needle

6шт.

10

165228A1

GEAR

Input

1шт.

11

NSS

NOT SOLD SEPARAT

Gear, Planet

3шт.

12

165306A1

COVER

1шт.

13

153861A1

SEAL

Set

2шт.

14

160983A1

GUIDE RING

3шт.

15

165233A1

COUPLING

1шт.

16

165244A1

COTTER PIN

Aligning

24шт.

17

160861A1

REPAIR KIT

3шт.

18

161057A1

BEARING, BALL,220mm ID x 276mm OD x 26mm W

2шт.

19

160979A1

BALL

1шт.

20

800-1135

SNAP RING,M35, Ext

3шт.

21

154451A1

O-RING

2шт.

22

165223A1

O-RING

1шт.

23

165224A1

O-RING

1шт.

24

151033A1

PLUG

2шт.

25

165292A1

BOLT

10шт.

165271A1

KIT

Spindle, Incl. 2 - 4

1шт.

165272A1

GEAR-SET

Gear, Incl. 5 - 9

1шт.

165273A1

GEAR-SET

Gear, Incl. 11

1шт.
