(06-02) - MOTOR ASSY - GEAR ASSY, REDUCTION

Запчасти Case CX135SR (06-02) - MOTOR ASSY - GEAR ASSY, REDUCTION (06) - POWER TRAIN

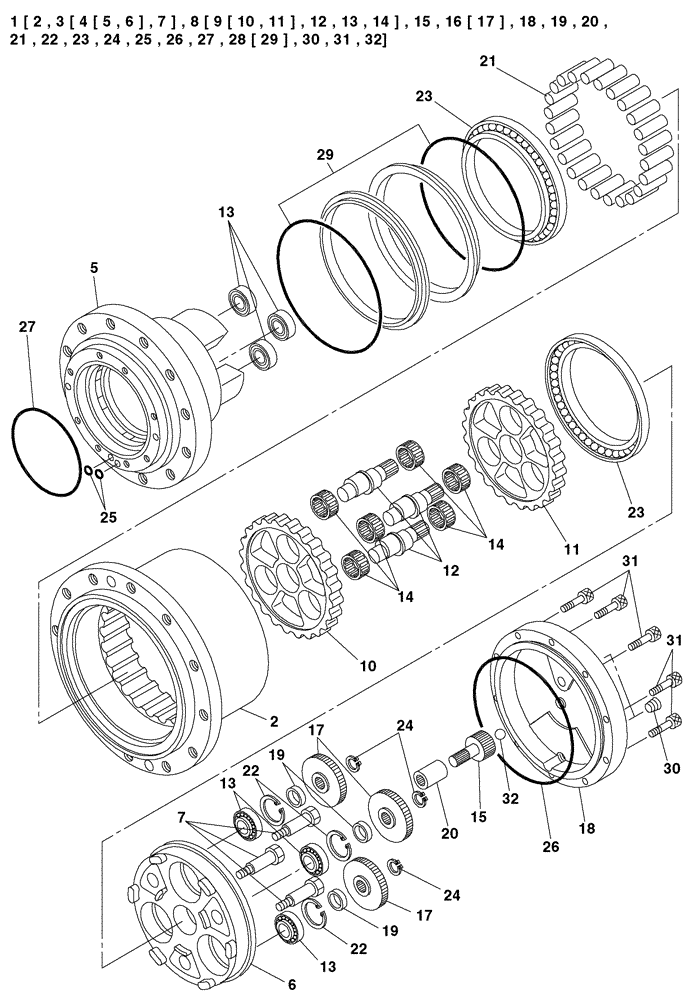

Схема запчастей Case CX135SR - (06-02) - MOTOR ASSY - GEAR ASSY, REDUCTION (06) - POWER TRAIN
17
14
21
7
18
5
21
16
2
30
29
25
30
14
29
23
13
26
27
19
32
22
13
11
15
9
17
6
13
3
18
20
23
31
23
8
7
20
10
19
6
24
12
10
28
24
19
2
5
31
15
32
12
22
27
24
25
14
17
30
11
22
13
4
1
31
26
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

LN00072

REDUCER

Incl. 2 - 32, Before ordering parts, check diameter of reamer bolt. This breakdown is for 27mm Diameter.

1шт.

2

LH00266

HUB

1шт.

3

LR00617

HOUSING

Incl. 4 - 7

1шт.

4

LR00618

HOUSING

Incl. 5, 6

1шт.

5

NSS

NOT SOLD SEPARAT

Spindle

1шт.

6

NSS

NOT SOLD SEPARAT

Flange

1шт.

7

LA00729

BOLT,Spcl

27mm Diameter

3шт.

8

165272A1

GEAR-SET

Incl. 9 - 14

1шт.

9

NSS

NOT SOLD SEPARAT

Gear, Incl. 10, 11

1шт.

10

NSS

NOT SOLD SEPARAT

Gear

1шт.

11

NSS

NOT SOLD SEPARAT

Gear

1шт.

12

160837A1

CAMSHAFT

3шт.

13

160962A1

TAPERED BEARING,35 mm ID x 72 mm OD x 28 mm

6шт.

14

160964A1

BEARING, NEEDLE,43 mm ID x 63 mm OD x 30 mm

6шт.

15

165228A1

GEAR

1шт.

16

165273A1

GEAR-SET

Incl. 17

1шт.

17

NSS

NOT SOLD SEPARAT

Gear

3шт.

18

165306A1

COVER

1шт.

19

160983A1

GUIDE RING

3шт.

20

165233A1

COUPLING

1шт.

21

LA00788

PIN

24шт.

22

160861A1

REPAIR KIT

3шт.

23

161057A1

BEARING, BALL,220mm ID x 276mm OD x 26mm W

2шт.

24

800-1135

SNAP RING,M35, Ext

3шт.

25

154451A1

O-RING

Replaces 154704A1

2шт.

26

165223A1

O-RING

1шт.

27

165224A1

O-RING

1шт.

28

LE00795

SEAL

Incl. 29

1шт.

29

NSS

NOT SOLD SEPARAT

Seal

2шт.

30

LK00094

PLUG

2шт.

31

LA00697

HEX SOC SCREW

10шт.

32

160979A1

BALL

1шт.
