(05-04) - TRACK CHAINS - RUBBER

Запчасти Case CX135SR (05-04) - TRACK CHAINS - RUBBER (11) - TRACKS/STEERING

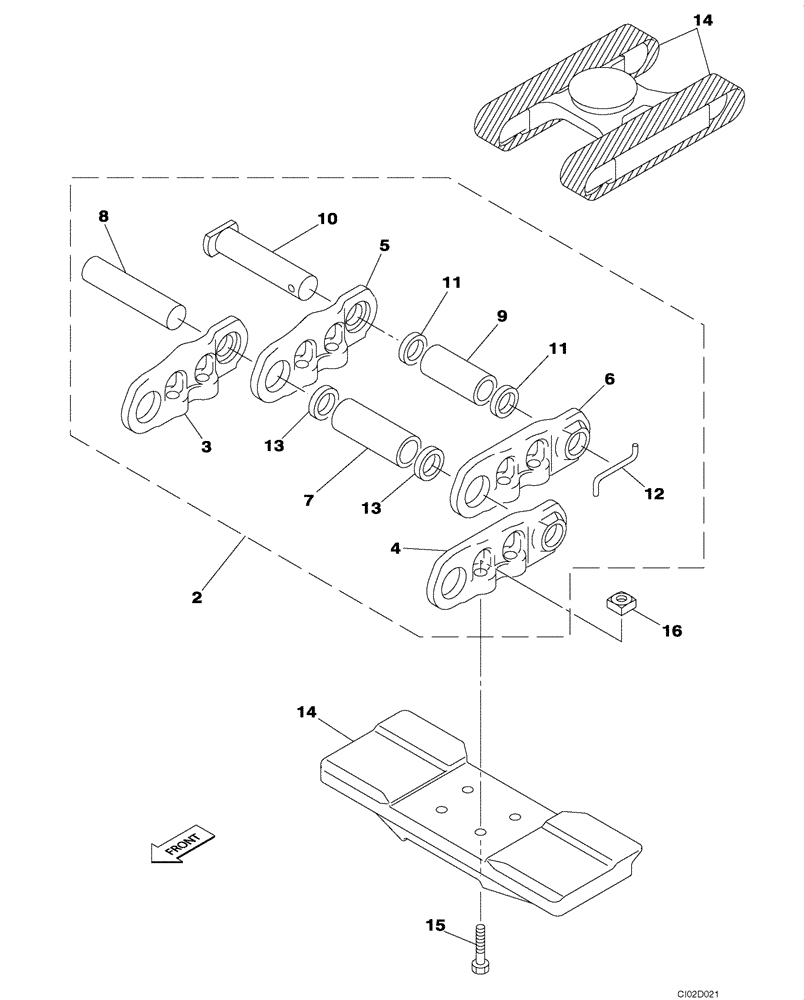

Схема запчастей Case CX135SR - (05-04) - TRACK CHAINS - RUBBER (11) - TRACKS/STEERING
5
9
14
2
3
15
6
13
11
4
14
10
8
12
16
11
13
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

2

KMA1281

CHAIN (CE)

Incl. 3 - 13

2шт.

3

168860A1

LINK CHAIN

42шт.

4

168861A1

LINK CHAIN

42шт.

5

168862A1

LINK CHAIN

1шт.

6

168863A1

LINK CHAIN

1шт.

7

168864A1

BUSHING

42шт.

8

168865A1

PIN

42шт.

9

168646A1

BUSHING

1шт.

10

168866A1

PIN

1шт.

11

168867A1

COLLAR

2шт.

12

168650A1

COTTER PIN

1шт.

13

168648A1

SEAL

84шт.

14

KMA1283

TRACK SHOE

500 mm (19-3/4 in)

43шт.

15

161062A1

BOLT,Spher Hex, M16 x 1.5 x 46mm

172шт.

16

161063A1

NUT

172шт.
