(09-46A) - ARM CYLINDER MOUNTING - MODELS WITH OFFSET BOOM

Запчасти Case CX135SR (09-46A) - ARM CYLINDER MOUNTING - MODELS WITH OFFSET BOOM (09) - CHASSIS/ATTACHMENTS

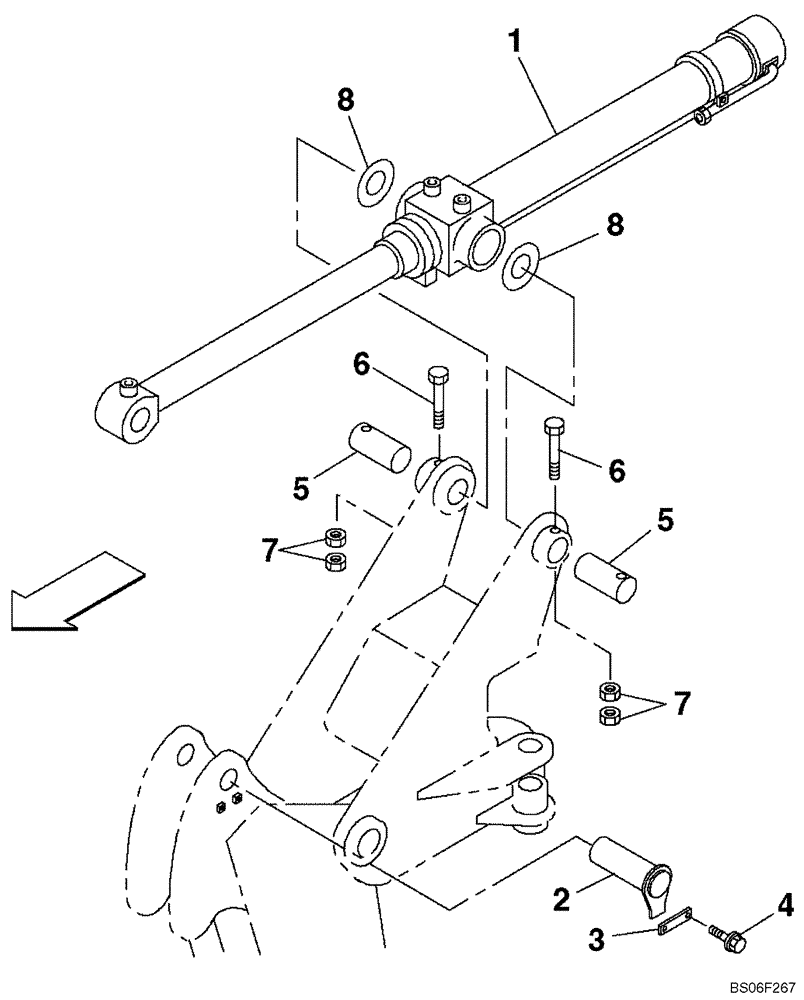

Схема запчастей Case CX135SR - (09-46A) - ARM CYLINDER MOUNTING - MODELS WITH OFFSET BOOM (09) - CHASSIS/ATTACHMENTS
6
6
7
8
5
3
4
2
1
8
7
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KMV2551

HYDRAULIC CYLINDER

See Figure 08-107A

1шт.

2

KMV2617

PIN

1шт.

3

KHV0457

PLATE

1шт.

4

166346A1

BOLT,Sems, M10

2шт.

5

KMV1835

PIN

2шт.

6

150862A1

SPECIAL BOLT,Spcl, M16 x 1.5 x 160mm

3шт.

7

829-13416

NUT,M16 x 1.5, Cl 10

4шт.

8

KRV1177

SHIM

1шт.
