(09-42A) - BOOM CYLINDER, MOUNTING - MODELS WITH OFFSET BOOM

Запчасти Case CX135SR (09-42A) - BOOM CYLINDER, MOUNTING - MODELS WITH OFFSET BOOM (09) - CHASSIS/ATTACHMENTS

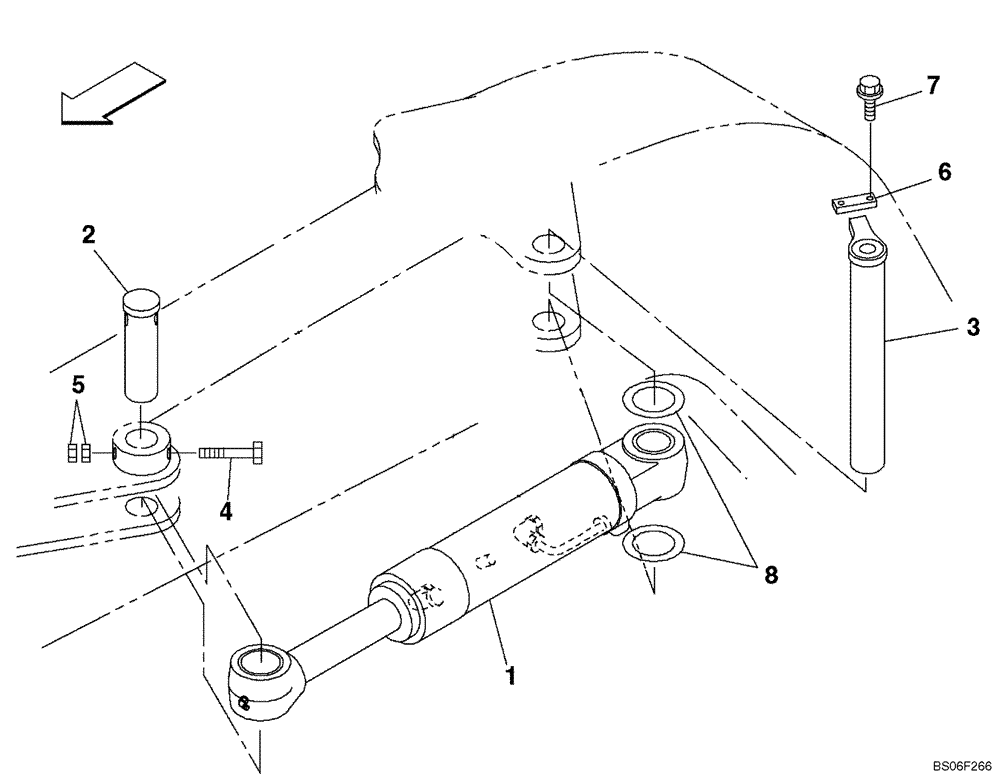

Схема запчастей Case CX135SR - (09-42A) - BOOM CYLINDER, MOUNTING - MODELS WITH OFFSET BOOM (09) - CHASSIS/ATTACHMENTS
2
1
4
5
3
6
8
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KMV2552

HYDRAULIC CYLINDER

Boom; See Figure 08-105A

1шт.

2

KMV1839

PIN

1шт.

3

KMV2619

PIN

1шт.

4

514-1112

BOLT,Hex, M16 x 1.5 x 140mm, Cl 10.9

1шт.

5

829-13416

NUT,M16 x 1.5, Cl 10

2шт.

6

KHV0456

PLATE

1шт.

7

166351A1

BOLT,Sems, M10 x 20mm

2шт.

8

161643A1

SHIM,66mm ID x 130mm OD x 1.2mm Thk

1шт.
