(09-41) - BOOM

Запчасти Case CX135SR (09-41) - BOOM (09) - CHASSIS/ATTACHMENTS

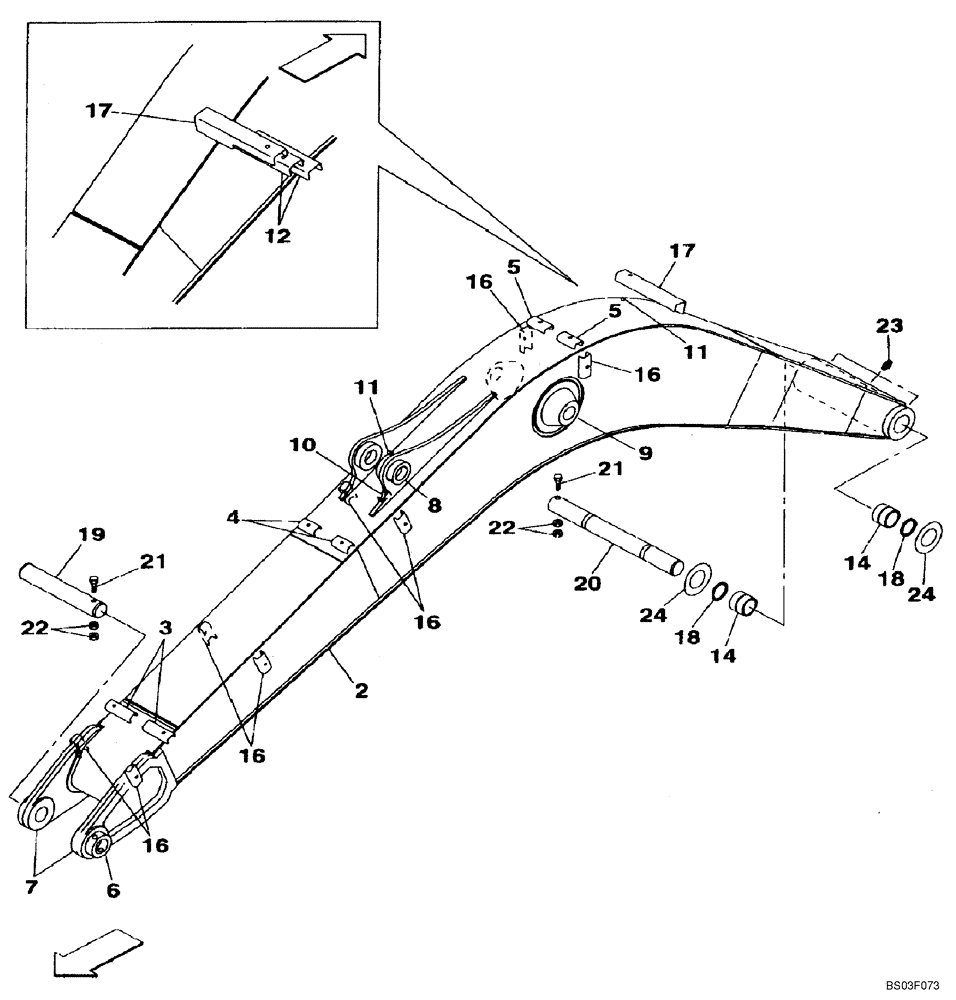

Схема запчастей Case CX135SR - (09-41) - BOOM (09) - CHASSIS/ATTACHMENTS
17
24
4
16
17
14
12
10
22
18
21
16
18
16
8
5
23
7
24
11
14
6
20
9
3
16
5
19
22
16
11
2
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KMV11800

BOOM

Incl. 2 - 15: Replaces KMV2753, KMV2840

1шт.

2

NSS

NOT SOLD SEPARAT

Boom

1шт.

3

153646A1

BAR ASSY.

2шт.

4

151255A1

BAR

2шт.

5

152014A1

BAR

2шт.

6

163082A1

COLLAR

1шт.

7

KNV1114

BOSS

2шт.

8

160676A1

COLLAR

1шт.

9

160731A1

BOSS

2шт.

10

168623A1

BAR

1шт.

11

158811A1

BOSS

2шт.

12

KMV2713

BAR

Replaces KMV2242

2шт.

14

KNV1140

SELF LUB RING

2шт.

16

163304A1

BAR

8шт.

17

KMV2429

BAR

1шт.

17a

KMV2848

BAR

Not Illustrated

2шт.

17b

KMV2510

BAR

Not Illustrated

1шт.

18

160400A1

SEAL,75mm ID x 90mm OD x 5mm Thk

2шт.

19

KNV1245

PIN

1шт.

20

168453A1

PIN

1шт.

21

514-1223

BOLT,Hex, M20 x 1.5 x 150mm, Cl 10.9

2шт.

22

829-11420

NUT,M20 x 1.5, Cl 10

4шт.

23

153631A1

LUBE NIPPLE,1/8"-27 NPT

3шт.

24

160733A1

SHIM

1шт.
