(09-37) - GUARD, BRUSH - CAB FRONT GRILLE

Запчасти Case CX135SR (09-37) - GUARD, BRUSH - CAB FRONT GRILLE (09) - CHASSIS/ATTACHMENTS

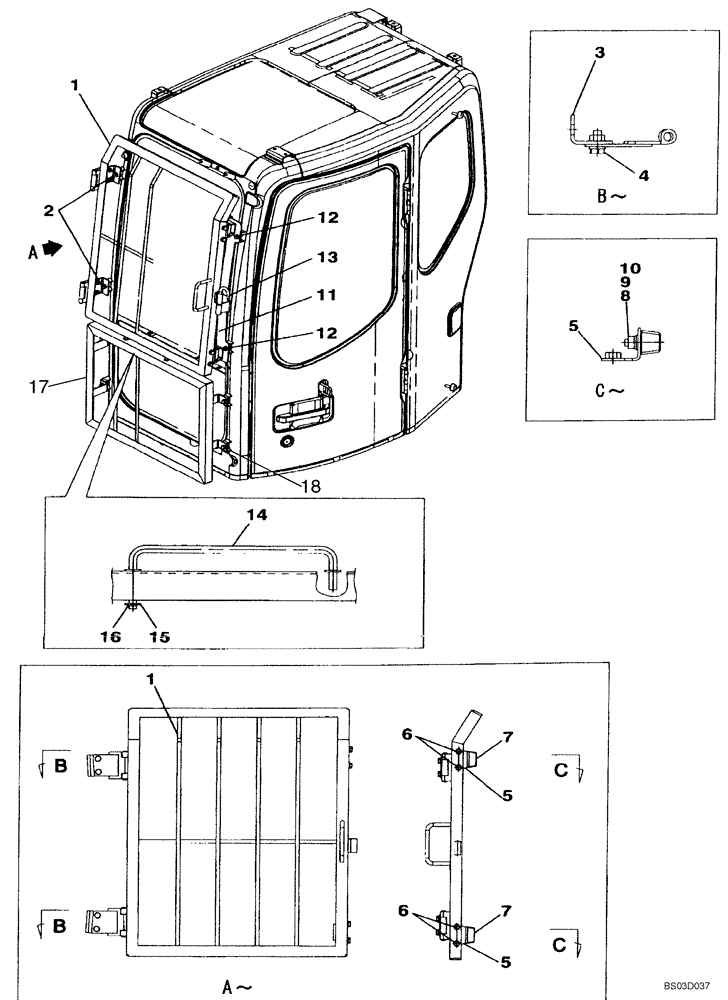

Схема запчастей Case CX135SR - (09-37) - GUARD, BRUSH - CAB FRONT GRILLE (09) - CHASSIS/ATTACHMENTS
18
5
5
10
12
4
7
3
1
12
1
13
5
6
2
6
7
16
8
11
9
15
14
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHN3318

STONEGUARD

Upper

1шт.

2

166052A1

BOLT

4шт.

3

KHN3322

BRACKET

2шт.

4

166052A1

BOLT

2шт.

5

KHN3321

BRACKET

2шт.

6

166052A1

BOLT

4шт.

7

KRN2098

STOP

2шт.

8

892-11010

LOCK WASHER,M10

4шт.

9

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

4шт.

10

829-1410

NUT,M10 x 1.5, Cl 10.9

4шт.

11

KHN3320

BRACKET

1шт.

12

166052A1

BOLT

2шт.

13

KHN2878

PIN

1шт.

14

159101A1

STAY

1шт.

15

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

1шт.

16

153181A1

COTTER PIN

1шт.

17

KHN3317

GUARD ASSY.

Lower

1шт.

18

166052A1

BOLT

4шт.
