(09-11) - FRAMES, COVERS

Запчасти Case CX135SR (09-11) - FRAMES, COVERS (09) - CHASSIS/ATTACHMENTS

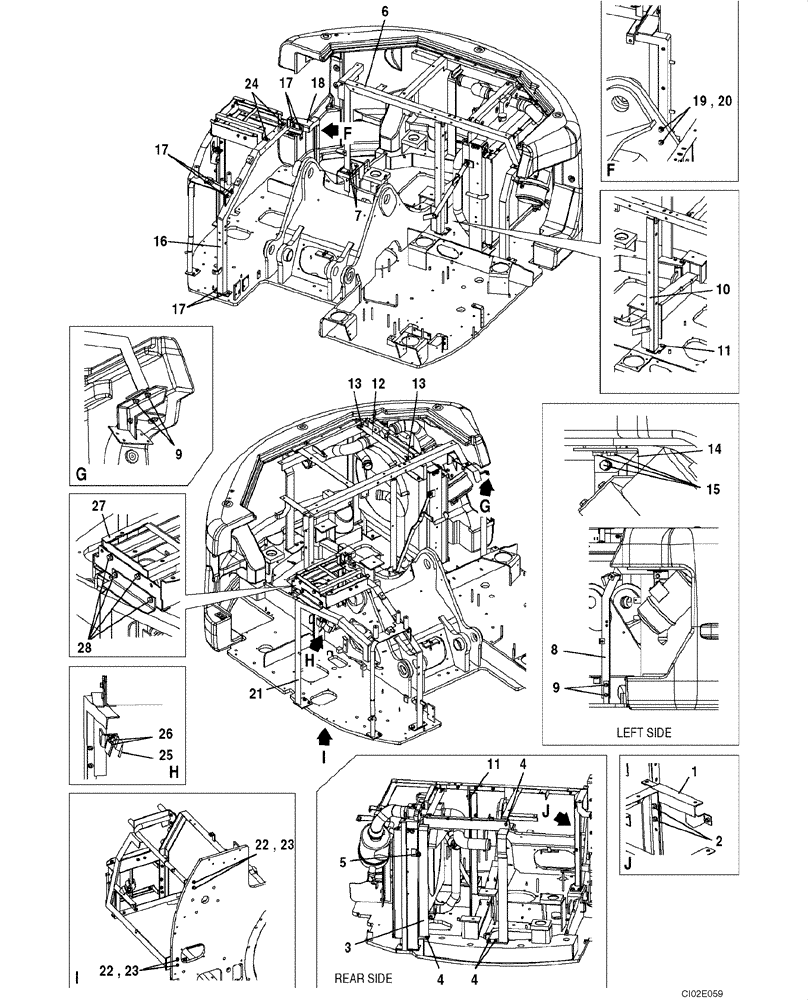

Схема запчастей Case CX135SR - (09-11) - FRAMES, COVERS (09) - CHASSIS/ATTACHMENTS
17
20
4
8
27
21
13
28
16
4
24
18
4
26
14
23
15
3
9
2
11
4
7
22
5
9
1
25
17
22
13
11
19
17
12
10
23
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KMN1814

FRAME ASSY

1шт.

2

166052A1

BOLT

2-4шт.

3

KMN1815

FRAME ASSY

1шт.

4

166052A1

BOLT

4шт.

5

152718A1

BOLT,Spcl, Hex Wshr, M12 x 25mm, Cl 10.9

1шт.

6

KMN1816

FRAME ASSY

1шт.

7

166052A1

BOLT

3шт.

8

KMN1817

FRAME ASSY

1шт.

9

166052A1

BOLT

4шт.

10

KMN1818

FRAME ASSY

1шт.

11

166052A1

BOLT

2шт.

12

KMN1819

BRACKET

1шт.

13

166052A1

BOLT

2шт.

14

KMN1968

BRACKET

1шт.

15

166347A1

BOLT,Sems, M10 x 30mm

3шт.

16

KMN1821

FRAME ASSY

1шт.

17

166052A1

BOLT

6шт.

18

KMN1822

FRAME ASSY

1шт.

19

827-10040

BOLT,Hex, M10 x 1.5 x 40mm, Cl 10.9, Full Thd

2шт.

20

150409A1

WASHER

10,5 x 21 x 3,2 mm

2шт.

21

KMN1823

FRAME ASSY

1шт.

22

827-10040

BOLT,Hex, M10 x 1.5 x 40mm, Cl 10.9, Full Thd

4шт.

23

150409A1

WASHER

10,5 x 21 x 3,2 mm

4шт.

24

166052A1

BOLT

2шт.

25

152772A1

HOLDER

2шт.

26

166052A1

BOLT

4шт.

27

KMN1901

FRAME ASSY

1шт.

28

166052A1

BOLT

4шт.
