(08-107) - CYLINDER ASSY, ARM - MODELS WITH LOAD HOLD

Запчасти Case CX135SR (08-107) - CYLINDER ASSY, ARM - MODELS WITH LOAD HOLD (08) - HYDRAULICS

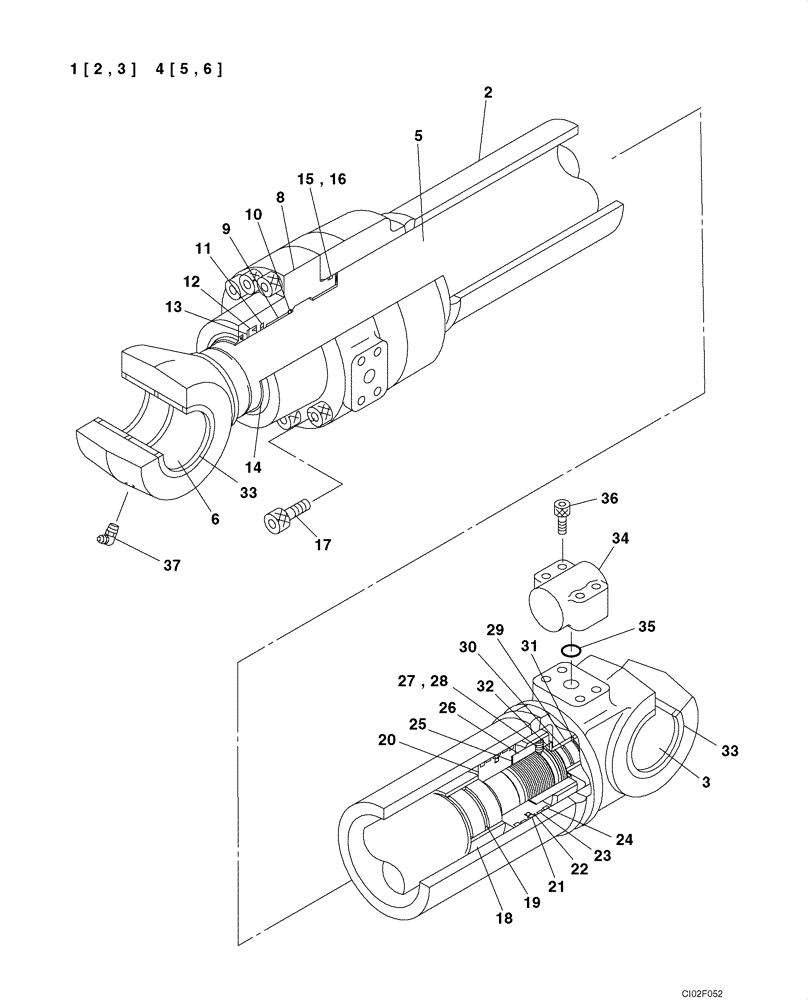

Схема запчастей Case CX135SR - (08-107) - CYLINDER ASSY, ARM - MODELS WITH LOAD HOLD (08) - HYDRAULICS
6
37
1
11
24
3
23
32
16
8
17
27
26
5
28
25
5
15
29
21
33
36
2
34
31
10
4
9
2
19
35
14
20
18
33
12
22
13
3
30
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KMV2548

HYDRAULIC CYLINDER

Incl. 1 - 37

1шт.

1

LR00941

HYD CYL SLEEVE

Incl. 2, 3

1шт.

2

NSS

NOT SOLD SEPARAT

Tube, Cylinder

1шт.

3

161030A1

BUSHING

1шт.

4

LB00820

PISTON ROD

Incl. 5, 6

1шт.

5

NSS

NOT SOLD SEPARAT

Rod, Piston

1шт.

6

161030A1

BUSHING

1шт.

8

LU00102

CYLINDER END CAP

1шт.

9

155430A1

BUSHING

1шт.

10

155696A1

RING, SNAP

RING SNAP

1шт.

11

LE00766

SEAL,80mm ID x 96.2mm OD x 5.8mm Thk

1шт.

12

155132A1

RING,80mm ID x 95mm OD x 9mm Thk

1шт.

13

155241A1

BACK-UP RING

1шт.

14

158033A1

WIPER SEAL

1шт.

15

154741A1

O-RING

1шт.

16

160812A1

BACK-UP RING

1шт.

17

161059A1

BOLT,Hex Skt, M16 x 70mm, Cl 12.9

10шт.

18

155160A1

RING

1шт.

19

LE00726

RING

1шт.

20

160943A1

PISTON

1шт.

21

160824A1

SEALING RING

1шт.

22

160813A1

BACK-UP RING

2шт.

23

LE00703

RING

2шт.

24

160827A1

RING

2шт.

25

155723A1

WASHER

1шт.

26

LA00774

SPECIAL NUT

1шт.

27

156223A1

SET SCREW

1шт.

28

155977A1

BALL

1шт.

29

160875A1

RING

1шт.

30

LE00727

RING

1шт.

31

160876A1

STOP

2шт.

32

160873A1

RING, SNAP

RING SNAP

1шт.

33

164446A1

WIPER SEAL

4шт.

34

160844A1

CLAMP

1шт.

35

154528A1

O-RING

1шт.

36

108R010Z050N

BOLT

M10 x 50; 12.9

4шт.

37

153631A1

LUBE NIPPLE,1/8"-27 NPT

1шт.

LZ00449

SEAL KIT

Incl. 11 - 16, 19, 21 - 24, 30

1шт.
