(08-105A) - CYLINDER ASSY, OFFSET BOOM

Запчасти Case CX135SR (08-105A) - CYLINDER ASSY, OFFSET BOOM (08) - HYDRAULICS

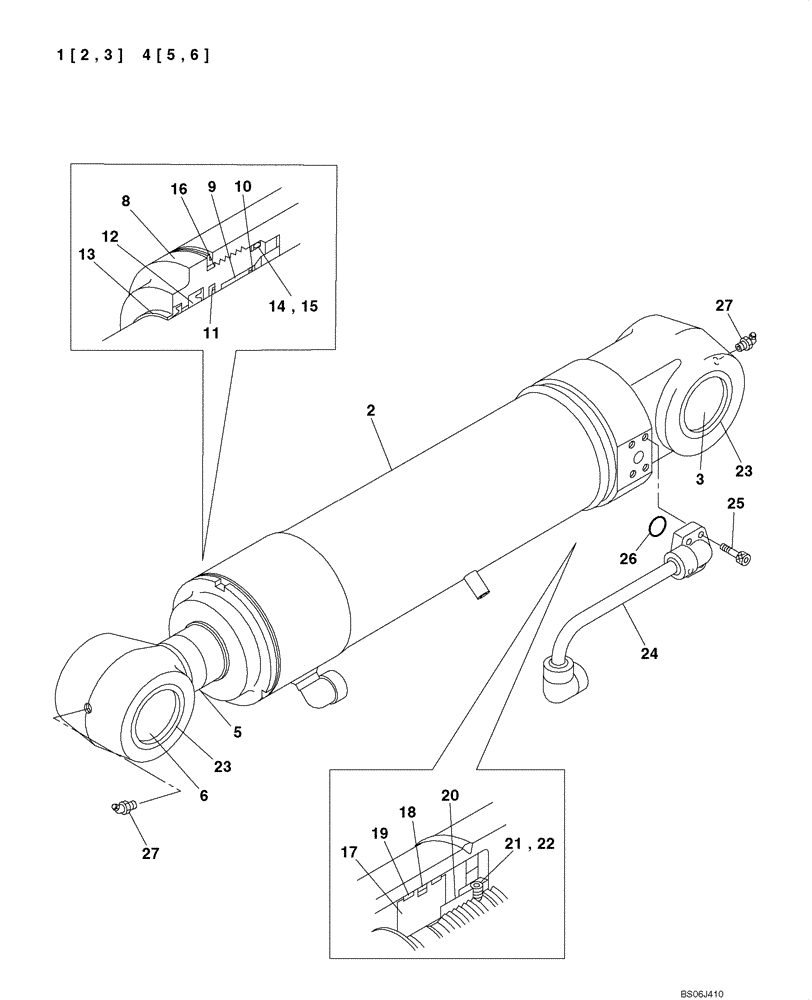

Схема запчастей Case CX135SR - (08-105A) - CYLINDER ASSY, OFFSET BOOM (08) - HYDRAULICS
11
8
25
23
14
9
15
16
3
23
2
21
24
5
2
27
4
12
1
19
6
10
18
6
22
5
20
17
26
13
3
27
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KMV2552

HYDRAULIC CYLINDER

Incl. 1 - 27

1шт.

1

LR00934

HYD CYL SLEEVE

Incl. 2, 3

1шт.

2

NSS

NOT SOLD SEPARAT

1шт.

3

161031A1

BUSHING

1шт.

4

LB00816

PISTON ROD

Incl. 5, 6

1шт.

5

NSS

NOT SOLD SEPARAT

1шт.

6

161031A1

BUSHING

1шт.

8

LU00130

CYLINDER END CAP

1шт.

9

LB00512

BUSHING

1шт.

10

155698A1

RING, SNAP

RING SNAP

1шт.

11

LE00858

RING

1шт.

12

155129A1

RING

1шт.

13

LE00422

SEAL

1шт.

14

154753A1

O-RING,114.4mm ID x 3.1mm Width

1шт.

15

LE00904

BACK-UP RING

1шт.

16

LE00469

O-RING

1шт.

17

LJ00865

JACK PISTON

1шт.

18

155313A1

SEALING RING

1шт.

19

LE00706

RING

2шт.

20

LA00773

SPECIAL NUT

1шт.

21

156223A1

SET SCREW

1шт.

22

155977A1

BALL

1шт.

23

164445A1

RING

Replaces LE00737

4шт.

24

LR00727

PIPE

1шт.

25

861-8025

HEX SOC SCREW,M8 x 25mm, Cl 12.9

1шт.

26

154499A1

O-RING

1шт.

27

153631A1

LUBE NIPPLE,1/8"-27 NPT

1шт.

LZ00456

SEAL KIT

Incl. 11 - 16, 18, 19

1шт.
