(08-096) - VALVE ASSY - PILOT CONTROL LINES

Запчасти Case CX135SR (08-096) - VALVE ASSY - PILOT CONTROL LINES (08) - HYDRAULICS

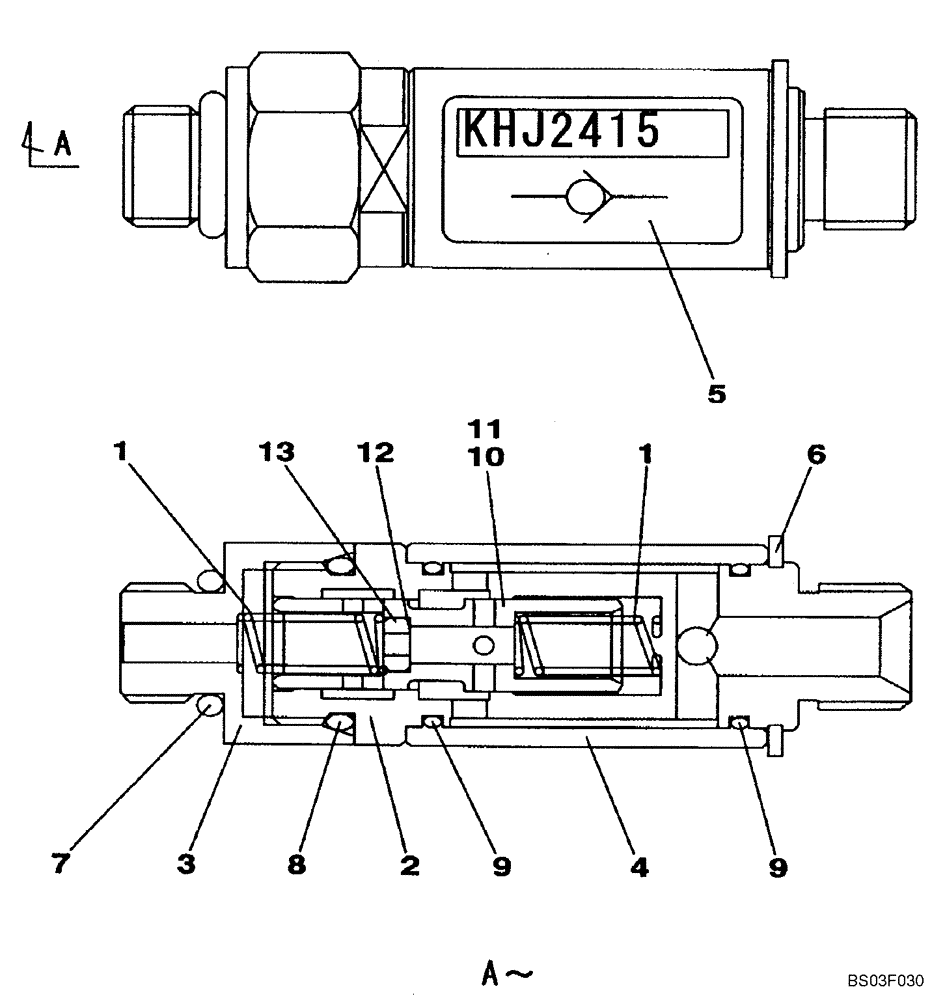

Схема запчастей Case CX135SR - (08-096) - VALVE ASSY - PILOT CONTROL LINES (08) - HYDRAULICS
1
1
10
7
9
2
13
4
3
11
5
8
12
9
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KHJ2415

VALVE, CUSHION

Incl. 1 - 13

1шт.

1

LSC0285

COMPRESSION SPRING

2шт.

2

LZC0179

VALVE BODY

1шт.

3

LPC0304

END FITTING

1шт.

4

LPC0305

SLEEVE

1шт.

5

NSS

NOT SOLD SEPARAT

Plate

1шт.

6

800-1118

SNAP RING,M18, Ext

1шт.

7

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

8

154483A1

O-RING

1шт.

9

LBC0202

O-RING

2шт.

10

LJ01204

PLUNGER

1шт.

11

NSS

NOT SOLD SEPARAT

Plunger

1шт.

12

NSS

NOT SOLD SEPARAT

Orifice

1шт.

13

NSS

NOT SOLD SEPARAT

Ring

1шт.
